Редактирование профиля фермы

Можно редактировать границы фермы на ортогональных видах разреза или фасада или же на 3D-видах (не видимых на плане).

Можно создавать новые линии, удалять существующие линии и при необходимости корректировать профиль с помощью инструментов обрезки/редактирования. В процессе редактирования профиля фермы можно придать ее верхнему и нижнему поясам любую требуемую форму.

Прим.: Фермы из некоторых семейств невозможно надлежащим образом преобразовать в эскиз профиля. Для согласования формы верхнего и нижнего поясов с формой профиля необходимо, чтобы эскизные линии верхнего и нижнего поясов из семейства компоновок совпадали соответственно с верхней и нижней опорными плоскостями. Кривые, нарисованные в эскизе профиля с помощью инструмента создания опор верхнего или нижнего пояса, определяют преобразование верхней и нижней опорных плоскостей, заданных для семейства, а не форму верхнего и нижнего поясов.

Процедура редактирования профиля фермы

1. Выберите ферму для редактирования.
2. Выберите вкладку "Изменить | Фермы" панель "Режим" ("Редактировать профиль").
3. Выберите вкладку "Изменить | Фермы" > вкладку "Редактировать профиль" панель "Рисование" ("Верхний пояс") или ("Нижний пояс").

4. Выберите инструмент построения линий.

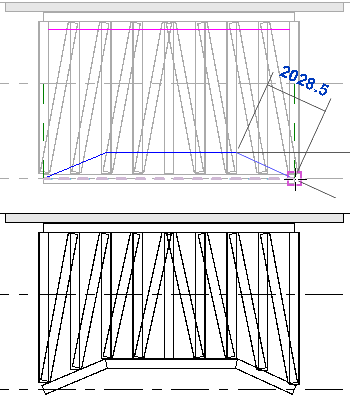

5. Постройте эскиз профиля, от которого будет зависеть ферма.

6. Выберите прежний плоский профиль и удалите его.

7. На ленте щелкните на значке ("Выход из режима редактирования").


   Форма модели фермы корректируется в соответствии с зависимостями, наложенными на новый профиль. При необходимости можно отредактировать пояса присоединенной фермы.



   Если ферма присоединена через отредактированный пояс, профиль игнорируется. Геометрия пояса определяется поверхностью крыши или несущего перекрытия, к которой он присоединен. Первоначальная форма профиля фермы не утрачивается и снова отображается в случае последующего отсоединения фермы.



Совет: Выберите вкладку "Изменить | Фермы" панель "Режим" ("Восстановить профиль") для повторного подвижного закрепления элементов фермы и возврата к их первоначальным определениям. С помощью инструмента "Восстановить" выполняются следующие задачи:

• Для элементов с переопределенными размерами восстанавливаются размеры, определяемые параметром типоразмера несущей конструкции в разделе свойств типоразмера объекта-фермы.
• Восстановление удаленных элементов.
• Восстановление первоначального местоположения всех перемещенных элементов.
• Повторное подвижное закрепление всех открепленных элементов и восстановление значений по умолчанию для всех переопределенных параметров.
