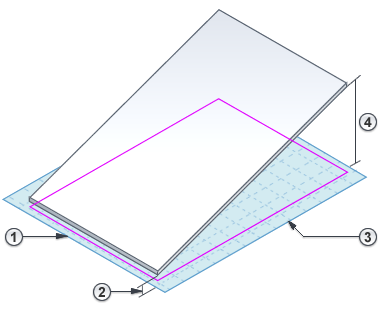

В режиме эскиза укажите свойства параллельных граничных линий для создания наклонной поверхности.
Этот метод можно использовать для создания наклонной поверхности для элементов следующих типов:
- софиты
- перекрытия
- несущие перекрытия
- потолки
Сведения о создании скатной крыши приведены в разделе Уклон крыши.
Сведения о задании уклона основания здания см. в разделе Создание наклонной поверхности с использованием направления уклона.
Создание наклонной поверхности
- Если режим эскиза еще не включен, выберите элемент на виде в плане, перейдите на вкладку "Изменить | <Элементы>"
панель "Режим"
("Редактировать границу/проекцию/эскиз"). - Выберите одну граничную линию и на палитре свойств выполните следующие действия:
- Выберите "Задание постоянной высоты".
- Введите значения свойств "Уровень"
и "Смещение от базы"
.
- Выберите параллельную граничную линию и таким же образом задайте для нее свойства "Уровень"
и "Смещение от базы"
.
- На ленте щелкните значок
("Выход из режима редактирования").
Для просмотра полученной наклонной поверхности откройте 3D вид или вид разреза.
