Создание наклонной поверхности с использованием направления уклона

В режиме эскиза нарисуйте направление уклона для создания наклонной поверхности на таких элементах, как крыши и перекрытия.

Этот метод можно использовать для создания наклонной поверхности для элементов следующих типов:

  1. Если режим эскиза еще не включен, выберите элемент на виде в плане, перейдите на вкладку "Изменить | <Элементы>"панель "Режим" ("Редактировать границу/проекцию/эскиз").
  2. Выберите "Изменить | Создание/Редактирование границы"вкладку "Рисование" ("Направление уклона").
  3. В области рисования нарисуйте стрелку направления уклона: сначала одним щелчком мыши задайте начальную точку (оперение стрелки), затем другим щелчком задайте конечную точку (острие стрелки).

    Стрелка направления уклона должна начинаться на существующей эскизной линии. Другие примеры и советы приведены в разделе Направление уклона.

  4. Уточните поверхность с уклоном одним из следующих способов (необязательный шаг).

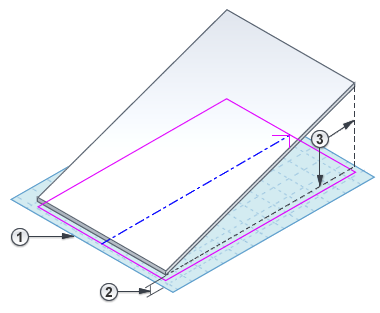

    Задайте высоту верхнего и нижнего краев поверхности с уклоном.

    1. При выбранном направлении уклона перейдите на палитру свойств.
    2. Для свойства "Указать" выберите значение "Высота на окончании".
    3. Введите значение свойств "Уровень на окончании" , "Смещение по высоте в конце" , "Уровень в начале" и "Смещение по высоте в начале" .

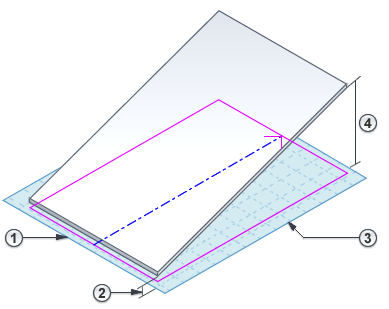

    Задайте уклон (коэффициент уклона).

    1. При выбранном направлении уклона перейдите на палитру свойств.
    2. В диалоговом окне свойств для параметра "Указать" установите значение "Уклон".
    3. Введите значение свойств "Уровень на окончании" , "Смещение по высоте в конце" и "Уклон" .
  5. На ленте щелкните значок ("Выход из режима редактирования").

Для просмотра полученной поверхности с уклоном откройте 3D вид.
