Определение свойств отображения для семейства несущих колонн на виде в плане

Несущую колонну можно отобразить на виде в плане с помощью секущей плоскости на виде в плане семейства.

1. Откройте семейство колонн или создайте новое.
2. Выберите вкладку "Создание"панель "Свойства" ("Категория и параметры семейства").
3. В диалоговом окне "Категория и параметры семейства" перейдите к группе "Параметры семейства" и установите или снимите флажок "Показывать семейство разрезанным на планах".

   Отображение столбца на виде в плане	Действия
   с учетом секущей плоскости, заданной на виде в плане проекта	снимите флажок параметра
   без учета секущей плоскости, заданной на виде в плане проекта	установите флажок параметра Колонна отображается, учитывая секущую плоскость, заданную на плане в редакторе семейств.

4. Нажмите "ОК".
5. Сохраните семейство колонн.

   После загрузки семейства в проект колонны отображаются, учитывая параметр, заданный в редакторе семейств.

Пример

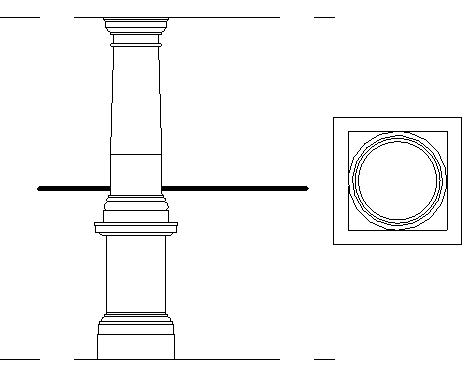

На следующей иллюстрации представлено семейство колонн, загруженное в проект с неактивным параметром "Показывать семейство разрезанным на планах". Горизонтальная линия добавлена для обозначения секущей плоскости вида в плане.

На следующем рисунке изображено семейство колонн, для которого установлен флажок "Показывать семейство разрезанным на планах". Оно было загружено в проект, а также была добавлена горизонтальная линия, обозначающая секущую плоскость вида в плане. Секущая плоскость плана проекта не влияет на отображение колонны.

Пример

На следующем рисунке изображена колонна с семейством консольных выступов, для которого установлен (слева) и снят (справа) флажок "Показывать семейство разрезанным на планах". Секущая плоскость плана проекта не влияет на отображение колонны. Горизонтальная стрелка указывает разрезающую плоскость для видов разреза справа.
