Добавление несущей колонны внутри архитектурной колонны

Инструмент "На архитектурных колоннах" позволяет привязать несущие колонны к центру архитектурных колонн на виде в плане.

1. Щелкните на ленте элемент "Несущая колонна".

   Путь поиска

   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Колонна" ("Несущая колонна")
   • Вкладка "Конструкция"панель "Конструкция" ("Колонна")
2. На палитре свойств выберите тип колонны в раскрывающемся списке "Выбор типа".
3. Выберите вкладку "Изменить | Размещение несущей колонны"панель "Несколько" ("На колоннах").

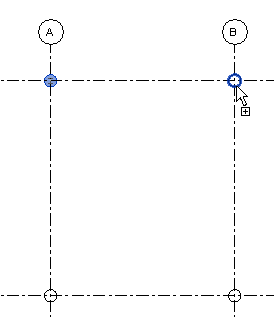

4. Можно выбирать архитектурные колонны по отдельности или одновременно выбрать несколько архитектурных колонн, перетащив на них рамку выбора в виде.


   Несущие колонны привязываются к центрам архитектурных колонн.

5. По завершении выберите вкладку "Изменить | Размещение несущей колонны" > "На архитектурных колоннах"панель "Несколько" ("Готово").
