Размещение вертикальной несущей колонны

Колонны можно добавлять на видах в плане и на 3D-видах.

Введите контекст задания (необязательно).

1. Щелкните на ленте элемент ("Несущая колонна").

   Путь поиска

   • Вкладка "Конструкция"панель "Конструкция" ("Колонна")
   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Колонна" ("Несущая колонна")
2. На палитре свойств выберите тип колонны в раскрывающемся списке "Выбор типа".
3. На панели параметров выполните следующее:
   • "Поворот после размещения". Выберите этот параметр для поворота колонны сразу же после ее размещения.
   • "Уровень". Выберите уровень, определяющий зависимость для основания колонны (только для 3D видов). Для видов в плане уровень вида является базовым уровнем колонны.
   • Глубина. Этот параметр управляет построением колонны вниз от основания. Для построения колонны вверх от основания выберите параметр "Высота".
   • "Уровень"/"Неприсоединенная". Выберите уровень верха колонны либо выберите параметр "Неприсоединенная" и задайте высоту колонны.
4. Щелчком мыши разместите колонну.

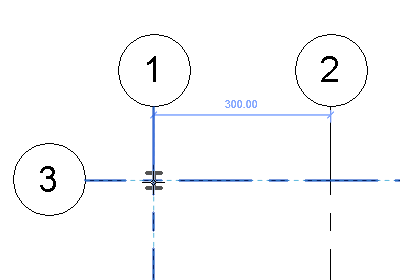

   Выполняется привязка колонны к существующей геометрии. При размещении колонны в местах пересечения линий сетки выделяются оба набора линий сетки.



   Для изменения ориентации колонны при ее размещении нажмите клавишу Пробел. При каждом нажатии клавиши Пробел колонна поворачивается и выравнивается по пересечениям линий сетки в выбранном местоположении. При отсутствии линий сетки нажмите клавишу Пробел для поворота колонны на 90 градусов.
