Построение эскиза плоских арматурных стержней

Используйте стандартные инструменты построения эскиза, чтобы вручную разместить формы арматурных стержней на допустимой основе.

Существующая форма соответствует эскизу арматурных стержней в том случае, если для эскиза и формы совпадают значения следующих атрибутов:

• количество прямолинейных сегментов,
• форма присоединенных прямолинейных сегментов,
• количество отгибов,
• направление отгибов,
• размеры изгибов в отгибах,
• тип формы: со стандартными изгибами или с хомутами армирования.

Если эскиз не соответствует ни одной из существующих форм, в обозревателе форм арматурных стержней и в раскрывающемся списке "Тип формы арматурного стержня" на панели параметров создается новая форма.

Размещение арматурных стержней с помощью инструментов рисования эскизов

1. Отобразите допустимую бетонную основу на виде разреза.
2. Выберите вкладку "Конструкция"панель "Армирование" "Арматурный стержень".
3. Выберите вкладку "Изменить | Разместить арматурный стержень"панель "Ориентация размещения" (или "Размещение в перспективе") "Эскиз арматурного стержня".
4. При отображении соответствующего запроса выберите элемент, который будет служить основой для арматурных стержней.
5. С помощью инструментов рисования эскизов нарисуйте эскиз формы арматурного стержня.


   Построение эскиза форм арматурного стержня

   (Необязательно.) Выберите вкладку "Изменить | Создать эскиз арматуры"панель "Армирование" "Отгибы" для создания многоплоскостной арматуры.

6. Добавьте отгибы к концам форм арматурных стержней.


   Добавление отгибов арматурного стержня к профилю на эскизе

7. Разместите и ориентируйте отгибы арматуры.

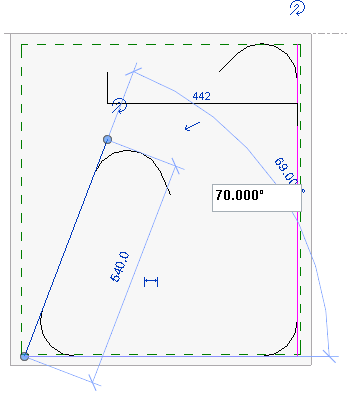

   Совет: При управлении сегментами в режиме эскиза можно вручную установить длину и угловые размеры, щелкнув временные размеры и выполнив ввод нового значения. Эти временные значения можно преобразовать в постоянные.

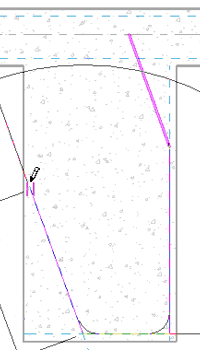

8. Выберите вкладку "Изменить | Создать эскиз арматуры"панель "Режим" "Завершить режим редактирования", чтобы принять эскиз и разместить новый профиль. Форма нового арматурного стержня корректируется путем его привязки к опорному элементу защитного слоя армирования.
   Прим.: Размеры отменяются при преобразовании арматурного стержня в профиль.
