Используйте стандартные инструменты построения эскизов для определения форм арматурных стержней, изогнутых в двух плоскостях.
Построение эскиза многоплоскостной арматуры начинается так же, как и в случае плоских арматурных стержней. Использование инструмента "Многоплоскостная арматура" из набора инструментов построения эскизов арматуры.

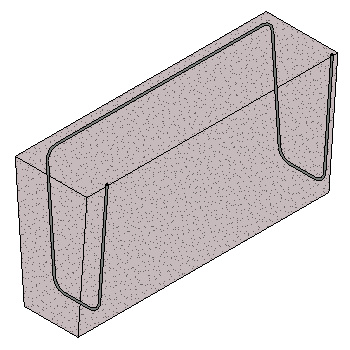

При выборе параметра "Многоплоскостный" в режиме эскиза форма дублируется с присоединением к оригиналу при помощи соединительного сегмента арматурного стержня. Наиболее наглядно это представлено в 3D виде.
Для последующего редактирования формы многоплоскостной арматуры доступны три флажка. Для просмотра информации о каждом из них наведите курсор на соответствующий флажок.

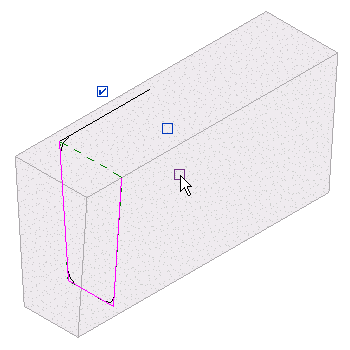

- Активация/деактивация первого соединительного сегмента. Изменение местоположения соединительного сегмента. При активации используется первый сегмент. При деактивации используется второй сегмент.

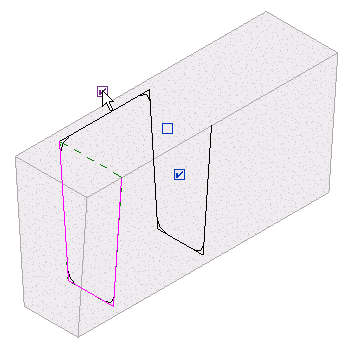

- Активация/деактивация второго соединительного сегмента. Изменение местоположения соединительного сегмента. При активации используется второй сегмент. При деактивации используется первый сегмент.

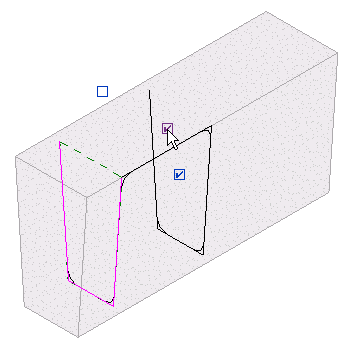

- Деактивация копирования сегментов формы. Удаление повторяющихся форм с сохранением соединительного сегмента в том же местоположении.

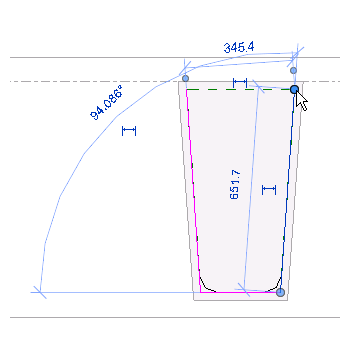

Изменения эскиза исходной формы зеркально отражаются в копии с возможностью добавления отгибов. После завершения процедуры создания эскиза выберите вкладку "Редактирование | Создать эскиз арматуры"
панель "Режим"
"Завершить режим редактирования" для утверждения эскиза и размещения новой формы.

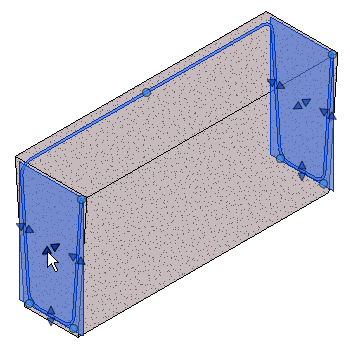

панель "Режим" "Завершить режим редактирования" для утверждения эскиза и размещения новой формы. Для точной настройки местоположения и формы арматурного стержня используются соответствующие ручки формы. Для корректного отображения арматурного стержня может потребоваться настройка параметров видимости.
