Просмотр и изменение параметров, определяющих свойства экземпляра армирования по площади.
Для изменения свойств экземпляра выберите элемент и измените его свойства на палитре свойств.
В случае несущих стен свойства армирования по площади определяются для наружной и внутренней граней, так как арматурные стержни расположены вертикально. В случае несущих перекрытий арматурные стержни расположены горизонтально, поэтому свойства определяются для верхней и нижней граней.
| Имя | Описание |
|---|---|
| Строительство | |
| Правило компоновки | Указывает тип компоновки арматурных стержней. Выберите "Максимальное расстояние" или "Фиксированное число". См. раздел "Размещение наборов арматурных стержней". |

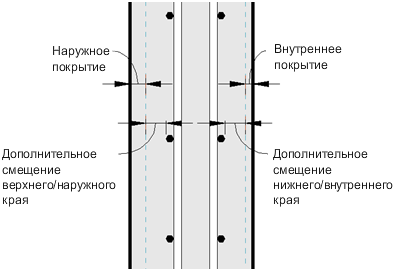

| Дополнительное смещение верхнего/наружного покрытия | Указывает дополнительное смещение от верхнего/наружного защитного слоя арматуры. Позволяет одновременно разместить несколько элементов - арматурных стержней в различных слоях армирования по площади. |
| Дополнительное смещение нижнего/внутреннего покрытия | Указывает дополнительное смещение от нижнего/внутреннего защитного слоя арматуры. Позволяет одновременно разместить несколько элементов - арматурных стержней в различных слоях армирования по площади. |
 |
|
| Графика | |
| Состояния видимости вида | Служит для доступа к состояниям видимости арматурных стержней. Для просмотра или редактирования состояния выберите "Изменить". См. раздел "Состояния видимости арматурных стержней". Прим.: Этот параметр доступен только в том случае, когда основой для арматурных стержней является армирование по площади. См. раздел "Изменение параметров армирования".
|
| Несущие конструкции | |
| Объем арматуры | Вычисление и отображение объема усиливающих элементов (только для чтения) |
| Слои | |
| Основное направление, верхняя грань | Создание арматурных стержней в данном слое. Для запрета создания арматурных стержней в слое снимите этот флажок. |
| Типоразмер стержня, основное направление, верхняя грань | Указывает типоразмер арматурных стержней, размещенных в главном направлении. |
| Тип отгиба, основное направление, верхняя грань | Указывает типоразмер отгиба при размещении арматурных стержней в главном направлении. |
| Ориентация отгиба, основное направление верхняя грань | Указывает ориентацию отгиба при размещении арматурных стержней в главном направлении. |
| Интервал в основном направлении, верхняя грань | Указывает интервал между арматурными стержнями, размещенными в главном направлении. Этот параметр доступен в том случае, если задано правило компоновки "Максимальное расстояние". |
| Количество линий в основном направлении, верхняя грань | Указывает количество экземпляров арматурных стержней, используемых для армирования. Этот параметр доступен в том случае, если задано правило компоновки "Фиксированное число". |
| Второстепенное направление, верхняя грань | Создание арматурных стержней в данном слое. Для запрета создания арматурных стержней в слое снимите этот флажок. |
| Типоразмер стержня, второстепенное направление, верхняя грань | Указывает типоразмер арматурных стержней, размещенных во вспомогательном направлении. |
| Тип отгиба, второстепенное направление, верхняя грань | Указывает типоразмер отгиба при размещении арматурных стержней во вспомогательном направлении. |
| Ориентация отгиба, второстепенное направление, верхняя грань | Указывает ориентацию отгиба при размещении арматурных стержней во вспомогательном направлении. |
| Интервал во второстепенном направлении, верхняя грань | Указывает интервал между арматурными стержнями, размещенными во вспомогательном направлении. |
| Количество линий во второстепенном направлении, верхняя грань | Указывает количество экземпляров арматурных стержней, используемых для армирования. Этот параметр доступен в том случае, если задано правило компоновки "Фиксированное число". |
| Основное направление, нижняя грань | Создание арматурных стержней в данном слое. Для запрета создания арматурных стержней в слое снимите этот флажок. |
| Типоразмер стержня, основное направление, нижняя грань | Указывает типоразмер арматурных стержней, размещенных в главном направлении. |
| Тип отгиба, основное направление, нижняя грань | Указывает типоразмер отгиба при размещении арматурных стержней в главном направлении. |
| Ориентация отгиба, основное направление, нижняя грань | Указывает ориентацию отгиба при размещении арматурных стержней в главном направлении. |
| Интервал в основном направлении, нижняя грань | Указывает интервал между арматурными стержнями, размещенными в главном направлении. Этот параметр доступен в том случае, если задано правило компоновки "Максимальное расстояние". |
| Количество линий в основном направлении, нижняя грань | Указывает количество экземпляров арматурных стержней, используемых для армирования. Этот параметр доступен в том случае, если задано правило компоновки "Фиксированное число". |
| Второстепенное направление, нижняя грань | Создание арматурных стержней в данном слое. Для запрета создания арматурных стержней в слое снимите этот флажок. |
| Типоразмер стержня, второстепенное направление, нижняя грань | Указывает типоразмер арматурных стержней, размещенных во вспомогательном направлении. |
| Тип отгиба, второстепенное направление, нижняя грань | Указывает типоразмер отгиба при размещении арматурных стержней во вспомогательном направлении. |
| Ориентация отгиба, второстепенное направление, нижняя грань | Указывает ориентацию отгиба при размещении арматурных стержней в главном направлении. |
| Интервал во второстепенном направлении, нижняя грань | Указывает интервал между арматурными стержнями, размещенными во вспомогательном направлении. |
| Количество линий во второстепенном направлении, нижняя грань | Указывает количество экземпляров арматурных стержней, используемых для армирования. Этот параметр доступен в том случае, если задано правило компоновки "Фиксированное число". |
| Данные изготовителя | |
| Комментарии | Комментарии пользователя |
| Маркировка | Используемая метка, например фирменная марка. Значение должно быть уникальным для каждого элемента в проекте. При вводе значения, которое уже используется, в Revit отображается предупреждение, но возможность использования сохраняется. Повторно просмотреть предупреждение можно с помощью команды "Просмотр предупреждений". См. раздел "Просмотр сообщений об ошибках". |
| Категория основы | Определение текущей основы, связанной с элементами армирования: "Несущая колонна", "Несущий каркас", "Фундамент несущей конструкции", "Стена", "Перекрытие" или "Деталь". |
| Стадии | |
| Стадия возведения | Указывает на то, что элемент-основа находится на стадии создания. См. раздел "Стадии проекта". |
| Стадия сноса | Указывает на то, что элемент-основа находится на стадии сноса. См. раздел "Стадии проекта". |
