Настройка общих параметров из моделирования армирования в диалоговом окне "Параметры армирования".
Определение соответствия формы арматурного стержня с помощью опорных отгибов арматурных стержней
- Выберите вкладку "Конструкция"
раскрывающийся список на панели "Армирование"
"Параметры армирования". - В диалоговом окне "Параметры армирования" выберите пункт "Общие".
- Снимите флажок "Включить отгибы в определение формы арматурного стержня". Этот параметр выбирается в новых проектах по умолчанию.
Можно настроить отсутствие влияния отгибов арматурных стержней на соответствие форме арматурных стержней.
| Включая отгибы (выбирается по умолчанию) | Не включая отгибы (флажок снят) | |
|---|---|---|
 |
Профиль 01 | Профиль 00 |
 |
Профиль 00 | Профиль 00 |
Настройка основы арматурных стержней для армирования по площади и по траектории
- Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования".
- В диалоговом окне "Параметры армирования" выберите пункт "Общие".
- Выберите параметр "Размещать арматурные стержни внутри армирования по площади и траектории".
- "Открытие нового файла" — параметр установлен по умолчанию, но можно также выбрать режим для площади и траектории, который следует использовать в проекте. После создания армирования по площади или по траектории изменение режима невозможно.
- "Открытие существующего файла с предварительно определенным армированием по площади и по траектории" — параметр становится доступным после удаления из проекта объектов предварительно определенного армирования.
- Отображение независимых арматурных элементов в перекрытиях, стенах и фундаментных плитах.
Основа арматурных стержней включена (по умолчанию) Основа арматурных стержней отключена
Можно задать видимость элементов арматуры в области "Графика" на палитре свойств "Армирование по площади и по траектории".
Элементы арматуры становятся видимыми только при условии создания для элемента-основы вида разреза.
- Включение в спецификацию всех арматурных стержней в проекте.
Если это возможно, из основной несущей арматуры формируются наборы арматурных стержней. Это позволяет включить в спецификацию такие элементы как наборы арматурных стержней, в которых смежные стержни одинаковой длины группируются в спецификации в одну строку.
- Удаление системы площадей или траекторий из проекта при сохранении арматурных стержней и наборов арматурных стержней на прежних местах. См. раздел "Удаление системы армирования по площади" или "Удаление системы армирования по траектории".
Установка округления несущей арматуры
- Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования".
- Выберите в диалоговом окне "Параметры армирования" параметр "Округление арматуры".
- Выберите параметр "Использовать округление арматуры".
- выбран, то расчетная длина стержней и сегментов стержней округляется;
- снят, то расчетная длина стержней и сегментов стержня приводится точно.
Этот параметр определяет применение округления арматуры к проекту. Если параметр "Использовать округление арматуры"
- Укажите значения длины стержня и сегмента стержня для несущей арматуры. Также можно указать размеры арматурной сетки несущей конструкции. Выберите в списке пункт "Пользовательский" и введите отсутствующее значение в поле "Величина округления". Прим.: Единицы наследуются из параметра Единицы проекта, однако значение округления арматуры переопределяет параметры округления единиц проекта для экземпляров арматурного стержня.
- Нажмите кнопку "OK", чтобы принять изменение округления.
Округление арматуры упрощает организацию и создание аннотаций при маркировке, фильтрации и формировании спецификаций для арматурного стержня.
Значения округления, указанные в диалоговом окне "Параметры армирования" распространяются на диалоговые окна Свойства типоразмера арматурных стержней и Свойства экземпляра арматурного стержня. Длина арматурного стержня отображается на палитре "Свойства экземпляра" в двойном формате: точная длина и округленное значение длины в скобках. Можно вручную переопределить эти значения для типа стержня и экземпляра стержня путем редактирования свойств точной длины.
Изменение сокращений маркировки армирования по площади или по траектории
- Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования".
- В диалоговом окне "Параметры армирования" выберите "Армирование по площади" или "Армирование по траектории".
С левой стороны каждого диалогового окна находится список возможных сокращений аннотаций ("Параметр"). С правой стороны диалогового окна располагаются сокращения, доступные для редактирования ("Значение").
- Выберите и выделите какое-либо значение.
- Измените сокращение, придав ему такой вид, какой должен отображаться в аннотации.
- Нажмите "OK", чтобы принять внесенное изменение.
На рисунках ниже представлены сокращения, используемые по умолчанию, и измененные примеры сокращений в том виде, как они будут отображены в проекте.

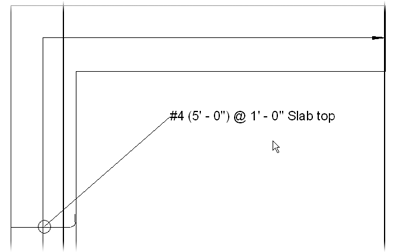

Сокращения, используемые по умолчанию Измененные сокращения Армирование по площади

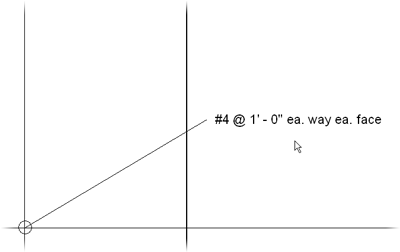

Армирование по траектории
Для получения дополнительных сведений о маркировке армирования см. разделы "Маркировка армирования по площади" и "Маркировка армирования по траектории".
