Используйте инструмент "Лобовая доска" для добавления лобовых досок к кромкам крыш, софитам, линиям модели и другим лобовым доскам.
- Перейдите на вкладку "Архитектура"
панель "Формирование"раскрывающийся список "Крыша"
("Крыша: лобовая доска"). - Наведите указатель мыши и выделите кромку крыши, софита или другую лобовую доску. Разместите лобовую доску щелчком мыши. Информация о допустимых опорных элементах отображается в строке состояния.
При последовательном выборе кромок Revit создает одну непрерывную лобовую доску. При необходимости сегменты лобовой доски соединяются под углом.
- Выберите вкладку "Изменить | Разместить лобовую доску"панель "Размещение"
("Повторно начать лобовую доску") для принятия текущей и начала построения новой лобовой доски. - Переместите указатель мыши на следующую кромку и щелкните для размещения ребра перекрытия.
При этом ее сегменты не соединяются с сегментами построенных лобовых досок даже при пересечении под углом.
- Для завершения команды щелкните на виде вне модели.

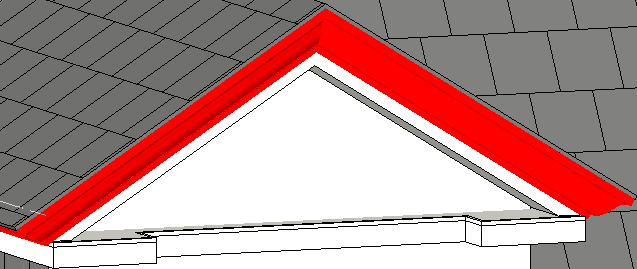

Красным цветом выделена лобовая доска.
Профили лобовых досок корректно соединяются под углом только для крыш с квадратным разрезом. Лобовая доска на данной иллюстрации размещена вдоль кромки крыши, параметр "Подрезка" которой имеет значение "Два выреза - Квадрат".
