Маркировка армирования по площади

Предусмотрена возможность аннотирования области армирования по площади с применением пользовательских обозначений и марок. На них может быть представлена информация о типе армирования, а также конкретные сведения о границе.

Размещение обозначения армирования по площади

1. Выберите вкладку "Аннотации"панель "Обозначение" "Обозначение армирования по площади".
   Прим.: При отсутствии обозначений армирования в проекте их можно загрузить из библиотеки.
2. Выберите армирование по площади для размещения обозначения.

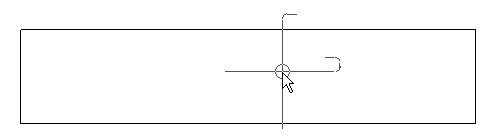

3. Придайте символу армирования по площади требуемое расположение и щелкните, чтобы разместить его.

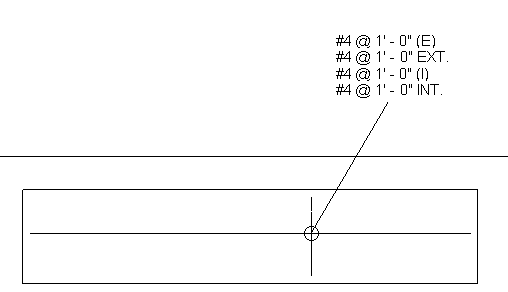

Размещение марки армирования по площади

1. Перейдите на вкладку "Аннотации"панель "Марка" "Марки по категории".
   Прим.: При отсутствии марок армирования в проекте их можно загрузить из библиотеки.
2. Выберите армирование по площади для размещения марки.


   Можно включить свойства интервалов в основном направлении, отредактировав метку марки. Параметры "Интервал в основном направлении" являются доступными параметрами категории.

3. Нажмите клавишу ESC для завершения работы с инструментом "Марка".
   Прим.: Для устранения ошибок округления, которые могут проявиться при маркировке армирования по площади, можно изменить единицы измерения для объема и длины армирования. Выберите вкладку "Управление"панель "Параметры" "Единицы проекта". В разделе "Объем арматуры" или "Длина армирования" внесите необходимые изменения в единицы измерения, точность округления и представление обозначений.
