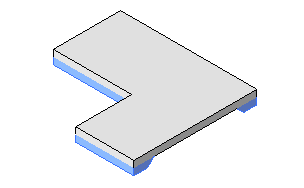

Ребра перекрытий добавляются при выборе горизонтальных кромок перекрытий. Ребра перекрытия можно размещать как на 2D видах (планах или разрезах), так и на 3D видах.
- Щелкните
("Перекрытие: ребро перекрытия"). - вкладка "Архитектура"
панель "Формирование"раскрывающийся список "Перекрытие" ("Перекрытие: ребро перекрытия) - Вкладка "Конструкция"панель "Конструкция"раскрывающийся список "Перекрытие" ("Перекрытие: ребро перекрытия").
Путь поиска
- вкладка "Архитектура"
- Выделяя горизонтальные кромки перекрытий, щелчком мыши поместить на каждую из них ребро перекрытия.
Имена пригодных для размещения элементов модели здания появляются в строке состояния при наведении указателя мыши на эти элементы. Например, при наведении указателя на перекрытие в строке состояния выводится "Перекрытия: Базовое перекрытие: Ссылка". Допускается выбор линий модели.
При размещении ребра перекрытия на виде в разрезе, навести указатель мыши на угол перекрытия. При этом выделяется все перекрытие.
При последовательном выборе кромок Revit создает одно непрерывное ребро перекрытия. При необходимости сегменты ребра перекрытия соединяются под углом.
- Для завершения построения текущей кромки перекрытия выберите вкладку "Редактирование | Разместить ребро перекрытия"панель "Размещение"
"Повторно начать кромку перекрытия". - Чтобы начать другое ребро перекрытия, переместите курсор к другому ребру и щелчком разместите его.
- Для завершения построения ребер перекрытий перейдите на вкладку "Изменить | Разместить ребро перекрытия"панель "Выбор""Изменить".
