Создание в крыше проема для слухового окна

После добавления слухового окна необходимо вырезать для него проем в крыше.

1. Создайте элементы стен и крыши, образующие слуховое окно.
2. Используйте инструмент "Присоединить крышу", чтобы соединить крышу слухового окна с основной крышей.
   Прим.: Не используйте для этого инструмент "Присоединить элементы геометрии", так как в этом случае при создании слухового окна может возникнуть ошибка.

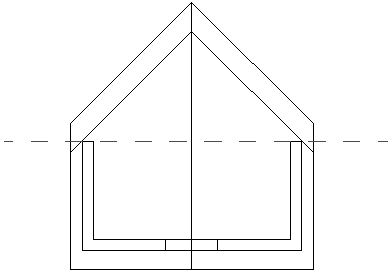

3. Откройте вид в плане или фасад, на котором можно увидеть крышу со слуховым окном и присоединенные к ней стены. Если крыша была построена выдавливанием, открыть фасад.

4. Щелкните элемент ("Слуховое окно").

   Путь поиска

   • Вкладка "Архитектура"панель "Проем" ("Слуховое окно")
   • Вкладка "Конструкция"панель "Проем" ("Слуховое окно")
5. Выделите главную крышу в модели здания и щелчком выберите ее.

   Проверьте правильность выбора главной крыши по строке состояния.

   Поскольку инструмент "Выбрать кромки крыш/стен" активен, можно выбрать границы, образующие проем слухового окна.

6. Поместите курсор в область рисования.

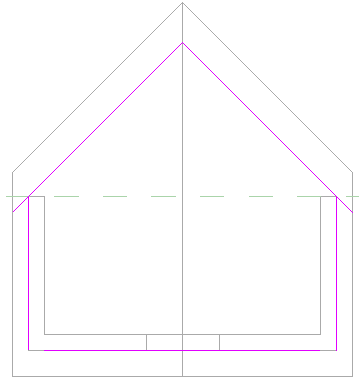

   Элементы эскиза, образующие границы проема слухового окна, подсвечиваются при наведении. В качестве границы можно указать присоединенную крышу или ее нижнюю поверхность, боковую поверхность стены, нижнюю поверхность перекрытия, кромку прорезаемой крыши или линию модели на поверхности прорезаемой крыши.

   В данном примере были выбраны боковые грани стен и примыкающие грани крыши. Не следует выполнять обрезку линий эскиза.


7. Щелкните элемент ("Завершить режим редактирования").

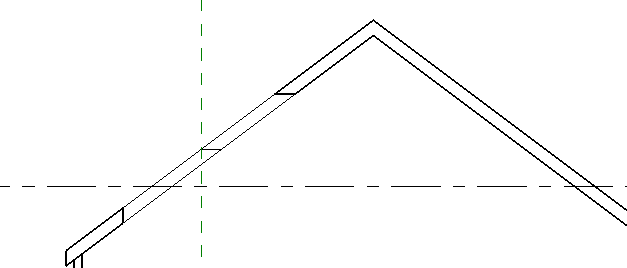

8. Создайте разрез, проходящий через слуховое окно, чтобы проверить, как оно прорезает главную крышу.


   Revit позволяет создавать вертикальные и горизонтальные вырезы в крыше.

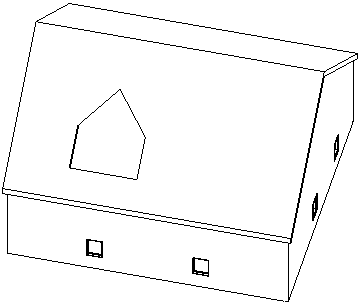

   Проем слухового окна на 3D виде
