Создание слухового окна с помощью стрелок направления уклона

Для создания слухового окна, которое содержит более мелкие крыши без боковых стен, измените эскиз крыши и используйте стрелки направления уклона.

1. Создайте эскиз контура крыши проекция с линиями, задающими уклон, или выберите существующую крышу и нажмите кнопку "Редактировать контур".
2. Выберите в режиме построения эскиза вкладку "Изменение | Создать контур крыши"панель "Изменение" ("Разделить элемент").
3. Разделите одну из линий контура в двух точках, создав средний сегмент линии (сегмент слухового окна), затем нажмите кнопку "Изменить".

4. Если сегмент слухового окна определяет уклон (), выберите линию и на палитре свойств снимите флажок "Формирование уклона крыши".
5. Выберите вкладку "Изменить | Создать контур крыши"панель "Изменить" ("Направление уклона") и нарисуйте эскиз стрелки направления уклона от одного из концов сегмента слухового окна к его середине.

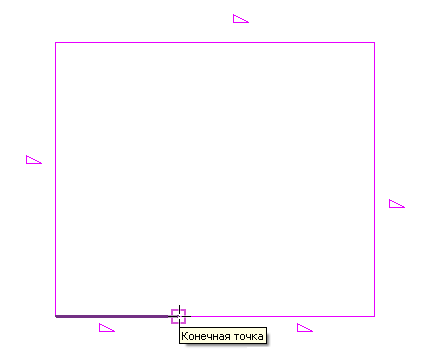

   Правильное положение курсора для построения стрелки уклона

6. Снова выберите "Направление уклона" и постройте эскиз второй стрелки уклона от другого конца сегмента слухового окна к его середине.

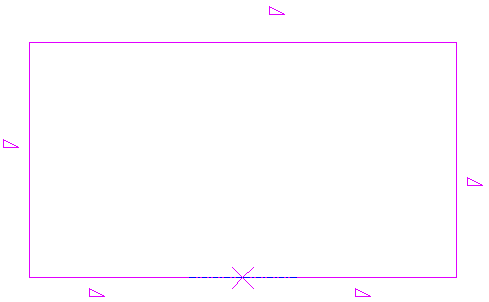

   Правильное построение стрелок уклона

7. Щелкните на значке ("Завершить режим редактирования") и откройте 3D вид для просмотра результатов.

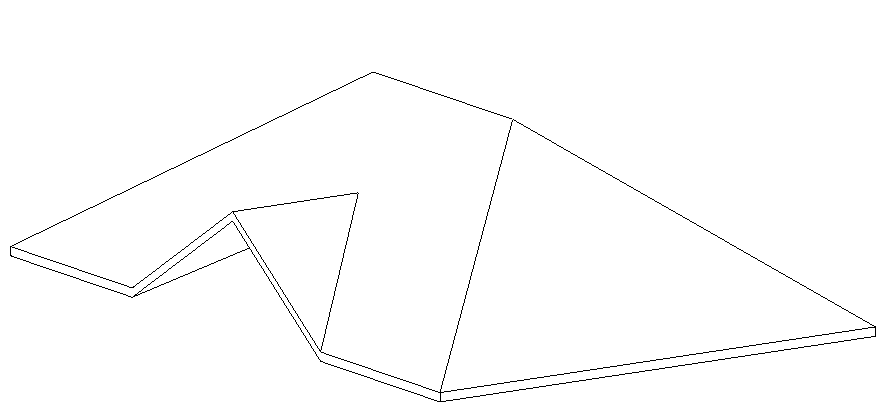

   Вальмовая крыша со слуховым окном
