Маркировка армирования по траектории

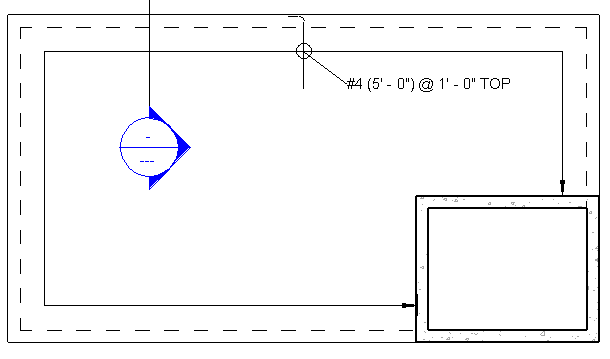

Предусмотрена возможность аннотирования области армирования по траектории с применением пользовательских обозначений и марок. На них может быть представлена информация о типе армирования, а также конкретные сведения о границе.

Размещение обозначения для армирования по траектории

1. Выберите вкладку "Аннотации"панель "Обозначение" "Обозначение армирования по траектории".
   Прим.: При отсутствии обозначений армирования в проекте их можно загрузить из библиотеки.
2. Выберите армирование по траектории, для которого требуется разместить обозначение.
3. Придайте символу армирования по траектории требуемое расположение и щелкните, чтобы разместить его.


Размещение марки для армирования по траектории

1. Перейдите на вкладку "Аннотации"панель "Марка" "Марки по категории".
   Прим.: При отсутствии марок армирования в проекте их можно загрузить из библиотеки.
2. Выберите армирование по траектории, для которого требуется разместить марку.

3. Нажмите клавишу ESC для завершения работы с инструментом "Марка".
