Если конструкция содержит нелинейные элементы (например, ванты, односторонние опоры, пластичность материала), то автоматически вычисления производятся по возрастающей.
Нелинейный расчет состоит в возрастающем приложении нагрузки. Это означает, что в расчетах нагрузки не учитываются, как целые, но постепенно возрастают и решаются последовательные состояния равновесия.
Поведение нелинейной конструкции может быть связано с одиночным элементом конструкции (конструктивная или материальная нелинейность) или может быть результатом нелинейного отношения между силами и деформациями целой конструкции (геометрическая нелинейность).

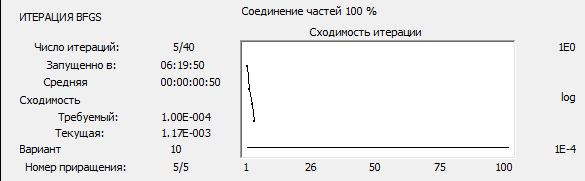

В данном диалоговом окне представлены следующие величины (величины этих параметров могут быть заданы в диалоговом окне Алгоритмические опции нелинейного расчета):
- количество возрастаний нагрузки (использованное при делении нагрузок на малые интервалы). Количество возрастаний нагрузки оказывает влияние на число производимых расчетов. Чем больше количество приращений, тем больше вероятность сходимости расчета;
- максимальное количество итераций при каждом возрастании нагрузки (использованное для контроля вычислительного процесса во время одного возрастания);
- допустимое число уменьшений (изменений) длины шагов определяет максимально сколько раз количество возрастаний нагрузки может быть автоматически изменено, если вычисления не конвергентны.
Программа автоматически проверяет сходимость процесса. Итерации прекращаются при достижении состояния равновесия. Тогда возрастания смещения dUn и несбалансированные силы dFn равны нулю. Это означает, что они меньше, чем заданная точность для обоих количеств.
