Определение опор

В этом разделе вы узнаете, как определять линейные шарнирные опоры.

1. Продолжите работу в текущем проекте или откройте проект Plate_Properties.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите (Геометрия Опора).

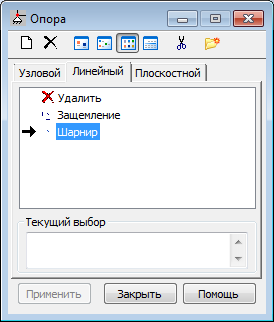

   Откроется диалоговое окно "Опора".

3. Перейдите на вкладку Линейный и дважды щелкните на опору Шарнир.

   Откроется диалоговое окно "Определение опор".

   Совет: Диалоговое окно "Определение опор" можно использовать для просмотра свойств определенной опоры, создания новых опор или изменения существующих.

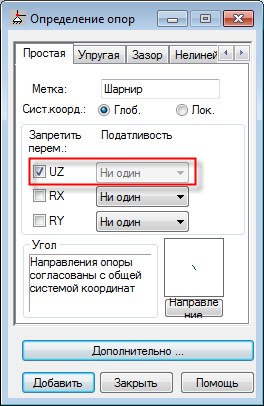

4. На вкладке Простая убедитесь в том, что в качестве фиксированного направления выбрано UZ.

5. Нажмите Закрыть.

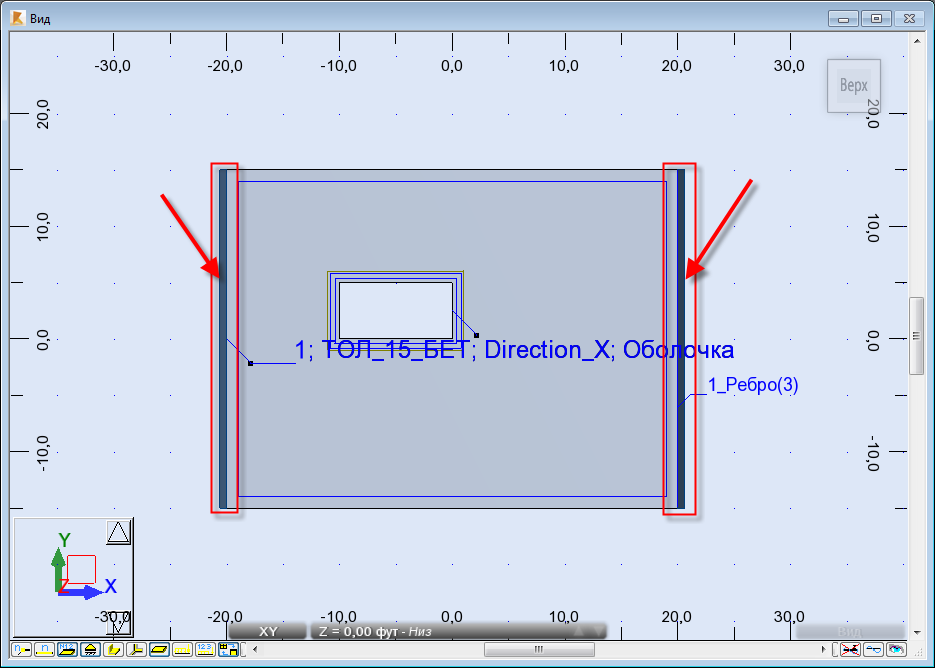

6. В диалоговом окне "Опоры" щелкните внутри поля "Текущий выбор", а затем в области рисования выберите ребро с меткой 1_Ребро(1).

   Откроется диалоговое окно "Выбор объекта".

   Совет: При наведении курсора на выбранное ребро отображается его имя. Для отображения имен всех ребер выберите Вид Отображение Панели/КЭ Номер и ярлыки граней .
7. Выберите ребро Ребро(1).

8. Нажмите OK.

   В поле Текущий выбор появится "1_Ребро(1)".

9. Нажмите кнопку Применить.
10. Повторите шаги с 6 по 9 для выбора ребра 1_Ребро(3).

    Существует еще два способа выбора ребер:

    1. Способ 1. В области рисования выберите ребра без нажатия в поле "Текущий выбор" диалогового окна "Опора".
    2. Способ 2. Введите имена ребер в поле "Текущий выбор": 1_Ребро(1), 1_Ребро(3), а затем нажмите Применить в диалоговом окне "Опора".
11. Закройте диалоговое окно Опора.
12. Сохраните проект под именем Plate_Supports.rtd.
