В этом разделе вы узнаете, как определить свойства плиты.
- Продолжите работу в текущем проекте или откройте проект Plate_Contour.rtd.
Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
- Выберите
(Проект
Теоретическое армирование плит и стен — параметры Параметры норм).
Будет открыто диалоговое окно "Тип армирования плиты/оболочки".
- Щелкните
(Определение нового типа армирования).
Будет открыто диалоговое окно "Параметры армирования ACI 318-11".

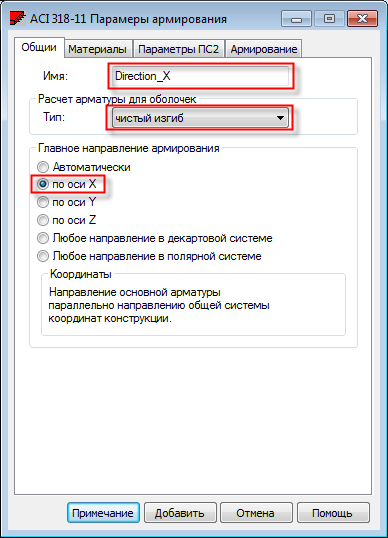

- На вкладке Общие задайте следующие параметры:
- Имя: Direction_X.
- Расчет арматуры для оболочек: чистый изгиб.
- Главное направление армирования: по оси X.

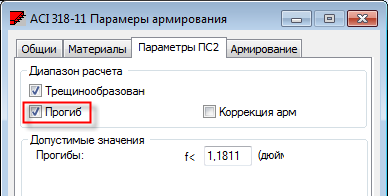

- Перейдите на вкладку Параметры ПС2, и выберите для параметра "Диапазон расчета" значение Прогиб.
- Нажмите Добавить, а затем закройте диалоговое окно Параметры армирования ACI 318-11.
Новый тип арматуры появится в списке, как показано на рисунке ниже:
- Закройте диалоговое окно Тип армирования плиты/оболочки.
- Нажмите
(Геометрия Плиты).

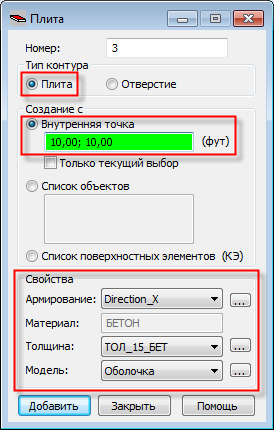

Откроется диалоговое окно "Плита".
- В списке "Контур" выберите Плита.
- Перейдите к области "Свойства" и убедитесь, что Direction_X выбрана в списке Арматура.
- Для определения новой толщины нажмите кнопку
рядом со списком Толщина.

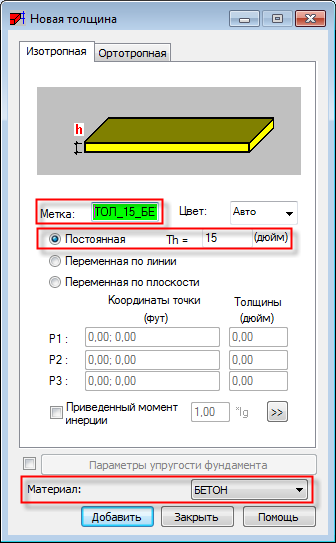

Открывается диалоговое окно "Новая толщина".
- На вкладке Изотропная задайте следующие параметры:
- Метка: ТОЛ15_БЕТОН.
- Постоянная Th: 15.
- Материал: БЕТОН.
- Нажмите Добавить, а затем закройте диалоговое окно Новая толщина.
Новая толщина ТОЛ15_БЕТОН должна быть автоматически выбрана в списке Толщина.
- Перейдите к диалоговому окну "Плита" и в области "Свойства" выберите в списке "Модель" пункт Оболочка.
- Поместите курсор в поле Создание с Внутренняя точка, а затем в области рисования щелкните на одной из внутренних точек, например, рядом с точкой (10,00, 10,00).
- Закройте диалоговое окно Плита.

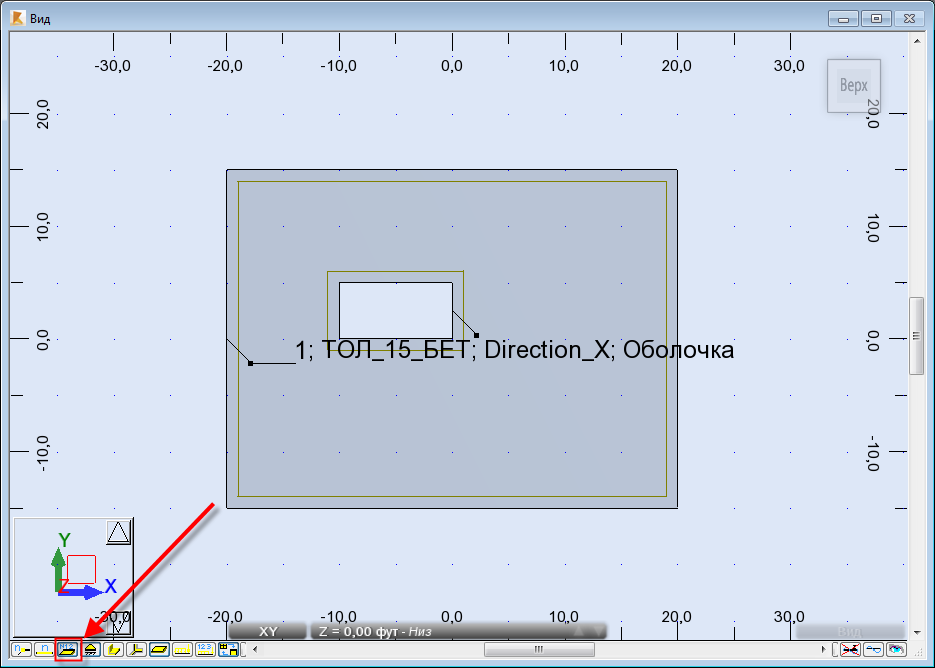

- Щелкните
(Описания плиты) в нижней части области рисования, чтобы отобразить описания плиты.
- Сохраните проект под именем Plate_Properties.rtd.
