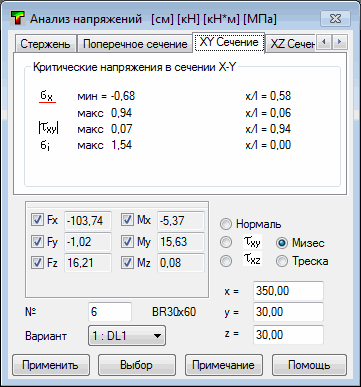

При переходе на закладку "Сечение XY" в диалоговом окне Расчет напряжений будут представлены полученные в сечении XY предельные напряжения.
В диалоговом окне Анализ напряжений будут представлены следующие экстремальные значения напряжений, вычисленные в выбранном поперечном сечении стержня:
- Нормальное напряжение σx (максимальное и минимальное).
- Касательное напряжение τxy.
- Напряжение σi - значения приведенного напряжения, рассчитанное согласно выбранной гипотезе (HMH, Tresca).
Координаты точки, в которой вычислено соответствующее экстремальное напряжения, даны для каждого представленного значения напряжения.
Прим.: Если выбрано для отображения нормальное напряжение σx, программа покажет штрихпунктирной линией нейтральную ось поперечного сечения сплошного стержня.
