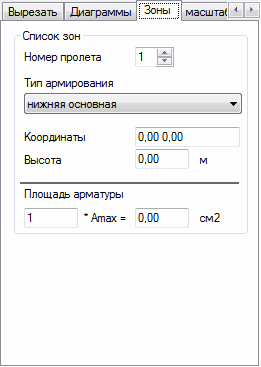

При выборе опции Диаграммы (МКЭ) и закладки Зоны, на экране появится диалоговое окно, представленное ниже. Опции, расположенные на этой закладке, позволяют пользователю изменять метод преобразования теоретической (требуемой) площади в тех зонах, в которых программой будет сгенерирована фактическая (установленная) арматура.
Протяженность любой зоны может быть изменена; коэффициент площади арматуры, относящийся к максимальной площади теоретической (требуемой) арматуры в данной зоне, также может быть изменен. После внесения изменений нужно нажать на кнопку Применить.
Поле Координаты используется для представления координат точек, являющихся вершинами прямоугольной зоны (сначала левого нижнего, а затем верхнего правого угла ). Отсчетной точкой для расчетов этих координат является нижний левый угол первого пролета балки-стенки (слева).
Метод создания зоны зависит от выбранных норм для фактической арматуры.
Для расчетов по французским нормам BAEL теоретическая арматура распределяется по следующим зонам: основная нижняя, основная верхняя, распределенная нижняя, распределенная верхняя, распределенная вертикальная. Для балок-стенок зона верхней распределенной арматуры дополнительно подразделена на две части. Если в балке-стенке были созданы отверстия, то каждое из них создаст зоны арматуры у отверстий: верхняя, главная нижняя, распределенная нижняя и верхняя и подвешенная.
При расчете по польским нормам PN можно также создать приопорные зоны и зоны вокруг мест, где прикладывается сосредоточенная нагрузка. Такой подход соответствует конструктивным требованиям, рекомендуемым польской литературой, а также позволяет укрепить области, где происходит концентрация нагрузок (без "переармирования" оставшихся участков конструкции). Кроме описанных выше зон для норм BAEL, создаются следующие дополнительные: вертикальные зоны у опор, горизонтальные зоны у опор, зоны, где приложены нагрузки.
См. также: Подробное описание метода создания зон
