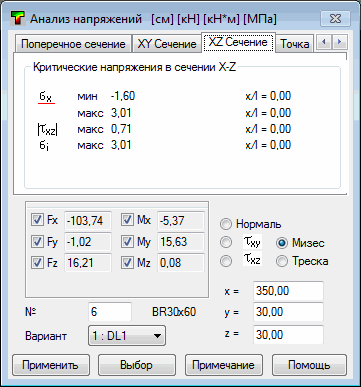

При переходе на закладку "Сечение XZ" в диалоговом окне Расчет напряжений будут представлены полученные в сечении XZ предельные напряжения.
В диалоговом окне отображаются следующие вычисленные в выбранном продольном сечении стержня экстремальтные усилия:
- нормальное напряжение (максимальное и минимальное);
- напряжение сдвига - τxz;
- напряжение σi - величина относительных напряжений, рассчитанные согласно выбранной гипотезе (HMH, Tresca).
Координаты точки, в которой вычислено соответствующее экстремальное напряжения, даны для каждого представленного значения напряжения.
Прим.: Если выбрано для отображения нормальное напряжение σx, программа покажет штрихпунктирной линией нейтральную ось поперечного сечения сплошного стержня.
