Чтобы открыть диалоговое окно "Нумерация", позволяющее пронумеровать узлы, стержни, плиты и объекты, доступно:
- при выборе команды меню: Геометрия > Нумерация;
- Щелкните значок
.

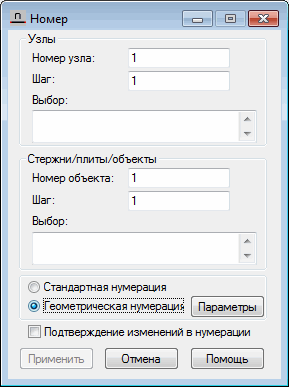

Диалоговое окно делится на два поля: "Узлы" и "Стержни/Плиты/Объекты".
|
Поле "Узлы" |
Поле "Стержни/Плиты/Объекты" |
|---|---|
|
Номер узла - здесь указывается новый номер первого узла. |
Номер объекта - здесь указывается новый номер первого стержня, плиты или объекта. |
|
Шаг - здесь указывается шаг нумерации узлов. |
Шаг - здесь указывается шаг нумерации стержней, плит или объектов (таких как дуги, окружности и т.д.). |
|
Выбор - список узлов, чьи номера будут изменены. Нумерация узла определяется двумя параметрами: номером первого узла и шагом нумерации. |
Выбор - список объектов (стержней, плит, дуг и тд), чьси номера будут изменены. Нумерация объекта определяется двумя параметрами: номером первого объекта и шагом нумерации. |
В поле Стержни/Плиты/Объекты можно изменять нумерацию стержней, плит или объектов (дуг, окружностей, полилиний).
Существуют два способа изменения нумерации элементов конструкции:
- Стандартная нумерация – это опция по умолчанию;
- Геометрическая нумерация – при выборе этой опции становится доступной кнопка Параметры, при нажатии на которую открывается диалоговое окно, в котором назначают параметры геометрической нумерации.
В нижней части диалогового окна расположена опция Подтверждение изменений в нумерации. При выборе этой опции изменение в нумерации стержней, узлов, плит или объектов будет сопровождаться сообщением об этом изменении.
Для изменения нумерации объектов конструкции с использованием опции стандартной нумерации необходимо:
- назначить номер начального узла в поле "Номер узла" или номер стержня, плиты или объекта в поле "Номер объекта";
- задать шаг нумерации;
- выбрать узлы, стержни, плиты, объекты, нумерация которых будет изменена;
- выбрать тип нумерации (стандартная);
- нажать кнопку Применить.
Для изменения нумерации объектов конструкции с использованием опции геометрической нумерации необходимо:
- назначить номер начального узла в поле "Номер узла" или номер стержня, плиты или объекта в поле "Номер объекта";
- выбрать узлы, стержни, плиты или объекты, нумерация которых будет изменена;
- выбрать тип нумерации (геометрическая) и в диалоговом окне Геометрическая нумерация назначить параметры выбранных объектов;
- нажать кнопку Применить.
Если при изменении нумерации возникает конфликт (новый номер не согласуется с номерами других узлов, стержней, панелей, объектов), то номера выбранных узлов/стержней/плит/объектов надо изменить.
