Геометрическая нумерация

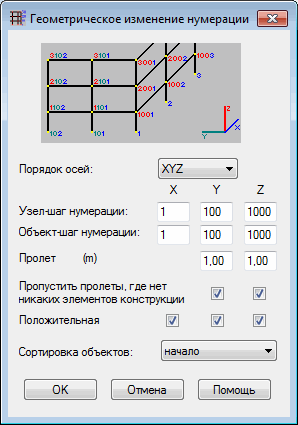

Это диалоговое окно применяется для определения параметров геометрического изменения нумерации. Диалоговое окно Геометрическая нумерация открывают, нажимая на кнопку Параметры в диалоговом окне Нумерация после выбора опции Геометрическая нумерация

Для геометрического изменения нумерации узлов и объектов конструкции необходимо:

1. в диалоговом окне Нумерация:

   1. Выберите узлы или объекты, номера которых необходимо изменить.

2. в диалоговом окне Геометрическая нумерация:

   1. Определите порядок осей глобальной системы координат.

      Выбор порядка XYZ означает, что нумерация будет изменена сначала для оси X глобальной системы координат, затем для оси Y, а затем для оси Z.

   2. Определите шаг нумерации узлов для всех осей системы.
   3. Определите шаг нумерации объектов для всех осей системы.
   4. Укажите пролет, т.е. расстояния, вдоль которых Robot создаст номера узлов или объектов, увеличивающиеся с заданным шагом. Эта опция связана с опцией Пропустить пролеты, где нет никаких элементов конструкции.

      Если, например, расстояние между двумя уровнями равно 9м (нумерация на первом начинается с 100) и пролет равен 4м, то, предположив, что шаг нумерации равен 100, получаем, что нумерация на следующем уровне начинается с 300 (с выключенной опцией Пропустить пролеты, где нет никаких элементов конструкции);

   5. определить, нужно ли пропускать пролеты, где нет никаких элементов конструкции;

      если пролет между следующими друг за другом уровнями/рамами равен, например, 10м и пролет задан равным 4м, то если опция Пропустить пролеты, где нет никаких элементов конструкции выключена, следующие друг за другом рамы будут нумероваться в соответствии с шагом нумерации узлов/объектов; если опция Пропустить пролеты, где нет никаких элементов конструкции включена, то номер будет увеличиваться через каждые 4 метра пролета;

   6. Укажите, должна ли новая нумерация соответствовать направлению осей. Эта опция позволяет определить направление изменения нумерации; Если опции включены, то номера будут увеличиваться по направлению осей. Если опции выключены, то номера будут увеличиваться в направлении, противоположном направлению осей;
   7. Укажите, как будет производиться сортировка объектов. В этом поле производится выбор той точки объекта (средней, начальной или конечной точки), по которой будет производиться сортировка.

В примерах показано, как использовать геометрические изменения нумерации.
