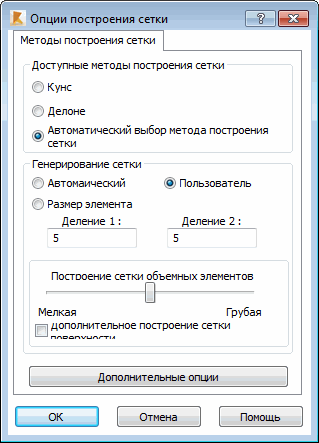

Показанное ниже диалоговое окно содержит опции, позволяющие назначить параметры конечноэлементной сетки для трехмерного сплошного тела. Опция доступна в модуле Проектирование объемных конструкций, если выбран элемент объемной конструкции и выбрана команда меню Расчет / Сетка / Параметры сетки.
В поле Типы элементов пользователь может выбрать тип объемного конечного элемента, который будет применяться во время генерации сетки. Доступны следующие типы объемных конечных элементов:
- 4-узловые четырёхгранники;
- 8-узловые шестигранники.
С помощью регулятора можно выбрать тип формирования сетки объемных конечных элементов: крупная сетка или мелкая сетка. Если опция включена, то во время генерации сетки объемных конечных элементов будет генерироваться дополнительная сетка на поверхности (контуре) трехмерного объекта, что будет влиять на плотность сетки конечных элементов внутри этого объекта. Следует отметить, что при включении этой опции размеры объемных конечных элементов сетки уменьшаются.
