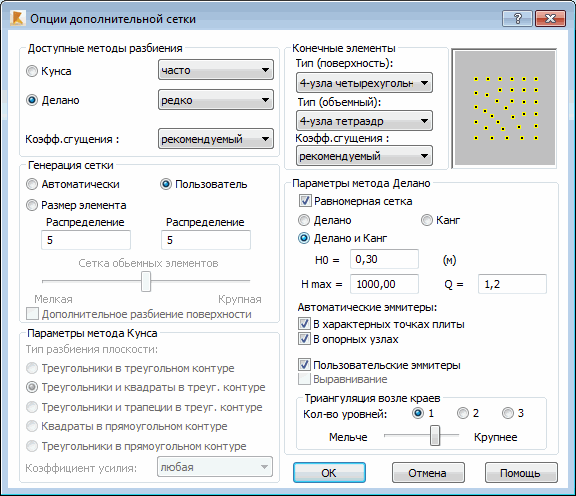

Для того чтобы выбрать характеристики новой сетки плоских или объемных конечных элементов необходимо нажать на кнопку Дополнительные опции в диалоговом окне Опции построения сетки.
В поле Доступные методы построения сетки можно выбрать один из двух методов:
Вы можете также выбрать степень реализации метода для каждого типа сетки поколения: никогда, редко или часто. Вы можете определить Коэффициент сгущения. Например, если был выбран метод Кунса, определена степень реализации - часто, и коэффициент сгущения - усиленно, то в выбранной области будет создана сетка КЭ в соответствии с методом Кунса.
Для выбранного типа поверхностных или объемных конечных элементов можно назначить коэффициент сгущения. Если, например, выбраны 3-узловые треугольники и коэффициент усиления определен как любой, то алгоритм генерации сетки при создании сетки будет использовать любой тип поверхностных или объемных КЭ. Дополнительно можно задавать Коэффициент преобразования треугольников в четырехугольники. Этот коэффициент позволяет определить параметр преобразования треугольных элементов в четырехугольные, что обычно дает более точные результаты вычислений. В этом поле задают «весовой» параметр, выбирая его величину в диапазоне [-1, +1]. Если коэффициент выбран равным "-1", то прямоугольники будут создаваться из треугольников во всех возможных местах внутри обозначенной области. Однако такое преобразование сетки может привести к генерации четырехугольников неправильной формы и, следовательно, к плохой обусловленности соответствующей системы уравнений. Назначение коэффициенту преобразования значения "-1" означает, что в сетке конечных элементов будут преобразованы только те треугольные элементы, из которых возможно получение прямоугольных конечных элементов. Коэффициент используется во время укрупнения сетки конечных элементов. Это тот же коэффициент, который определяется в диалоговом окне Укрупнение сетки.
В поле Генерация сетки можно выбрать автоматический или произвольный тип разбиения.
Можно задать два параметра: Расстояние 1 и Расстояние 2 для метода Кунса.
Параметр деления в методе Кунса определяет количество элементов на второй грани контура между первой и второй вершинами. Грань контура автоматически разделяется так, что это деление согласуется с первой гранью контура.
Если выбрана опция Размер элемента, то становится доступным поле редактирования, в котором определяют характерный размер ячейки сетки КЭ, который должен быть получен в результате ее генерирования. Предположение, что размер ячейки равен, например, 0,5 м, означает следующее:
- при создании плоской конечноэлементной четырехугольной сетки программа будет генерировать разбиение на элементы в виде квадратов с длиной стороны 0,5 м;
- при создании плоской конечноэлементной треугольной сетки программа будет генерировать разбиение на элементы, представляющие собой равносторонние треугольники с длиной стороны 0,5 м;
- при создании объемной конечноэлементной сетки программа будет генерировать разбиение на элементы в виде куба с длиной стороны 0,5 м.
С помощью регулятора можно выбрать тип объемная сетка конечных элементов для формирования: от грубой до тонкой сетки. Если опция включена, то во время генерации сетки объемных конечных элементов будет генерироваться дополнительная сетка на поверхности (контуре) трехмерного объекта, что будет влиять на плотность сетки конечных элементов внутри этого объекта. Следует заметить, что включение этой опции приводит к увеличению плотности сетки объемных элементов.
В поле Параметры метода Кунса может быть выбран один из следующих типов разбиения контура:
- треугольники в треугольном контуре;
- треугольники и квадраты в треугольном контуре;
- треугольники и трапеции в треугольном контуре;
- квадраты в прямоугольном контуре;
- треугольники в прямоугольном контуре.
В этом поле при использовании метода Кунса для выбранного типа контура можно дополнительно назначить коэффициент сгущения сетки.
Метод генерации сетки можно выбрать также в поле Параметры метода Делано:
- Только метод Делано – выбор этой опции означает, что сетка КЭ будет создана с использованием только метода Делано;
- Метод Канга – выбор этой опции означает, что сетка КЭ будет создаваться только на контуре вблизи концентраторов согласно принятым параметрам метода Канга (H0, Hmax и Q);
- Делано и Канга – выбор этого метода означает, что создание сетки вблизи концентраторов будет производиться по методу Канга, а вне этих контуров – по методу Делано;
Концентраторы – это узлы, около которых плотность конечноэлементного разбиения увеличивается, а размеры элементов соответственно уменьшаются. Эмиттеры после включения соответствующих опций могут быть определены:
- в характерных точках плит (углы и отверстия);
- в узлах, где создаются опоры:
- эмиттеры, определённые в диалоговом окне Эмиттеры).
Параметры процесса увеличения плотности сетки конечных элементов определяются параметрами Канга.
- Н0 - параметр, определяющий длину первой волны. Он используется по умолчанию и в определенных пользователем эмиттерах.
- Параметры Канга (HMax, Q).
- Hmax – длина волны, предшествующая завершению процесса, состоящего в увеличении размеров элементов сетки;
- Q - связь между длиной следующей волны (hN + 1) к длине предыдущей волны (Hn).
Например, если указать следующие параметры: H0=1,0, Q = 1,2, HMax = 2,0, затем будут созданы волны следующий длины: 1,0; 1,2; 1,44; 1,73; 2,07; 2,5.
