Тип конструкции

Эта опция используется для выбора типа конструкции. Опция доступна:

• при выборе команды Геометрия / Тип конструкции или
• Щелкните значок .

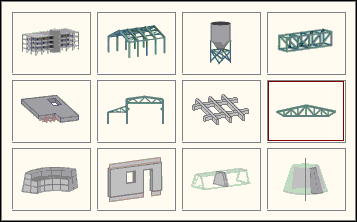

Как только опция выбрана, на экране появится диалоговое окно, в котором могут быть выбраны доступные для исследования типы конструкций - плоская ферма, трехмерная ферма, плоская рама, трехмерная рама, балочная клетка, плита, оболочка, сооружение, конструкция, испытывающая плоское напряженное состояние или плоскую деформацию, осесимметричные конструкции, пространственные конструкции.

Ниже показаны типы конструкций, которые можно рассчитывать с помощью системы Robot, а также координаты, определяемые в процессе задания конструкций, номера и типы степеней свободы узлов. Через U обозначены перемещения в направлениях осей X, Y или Z общей системы координат, через R обозначены углы поворота вокруг этих осей.

КОНСТРУКЦИИ	КООРДИНАТЫ	УЗЛОВЫЕ СТЕПЕНИ СВОБОДЫ
плоские рамы	X, Y	UX , UY , - , - , - , RZ ,
плоские фермы	X, Y	UX , UY , - , - , - , - ,
балочные клетки	X, Y	- , - , UZ , RX , RY , - ,
пространственные фермы	X, Y, Z	UX , UY , UZ , - , - , - ,
пространственные рамы	X, Y, Z	UX , UY , UZ , RX , RY , RZ,
плиты	X, Y	- , - , UZ , RX , RY , - ,
оболочки	X, Y, Z	UX , UY , UZ , RX , RY , RZ,
конструкции в плоском напряженном состоянии		UX , UY , - , - , - , - ,
конструкции в условиях плоской деформации		UX , UY , - , - , - , - ,
осесимметричные конструкции		UX , UY , - , - , - , - ,
пространственные конструкции	X, Y, Z	UX , UY , UZ , - , - , - ,

Сооружение также доступно в Robot. Это не тип конструкции, а шаблон, помогающий создавать этот тип конструкции. Имеющиеся координаты и степени свободы узлов для здания такие же, как для оболочки.

Прим.: Невозможно комбинировать стержневые пространственные рамы со следующими типами конструкций: плитой, плоско-деформированной и плоско-напряженной конструкциями

Прим.: Для двух типов конструкции (плоско-деформируемых и осесимметричных) поперечный размер всегда принимается равным 1 м, независимо от единицы длины, настроенной в диалоговом окне Рабочие настройки. Это означает, что моделируется сектор конструкции толщиной 1 метр. Это оказывает влияние на интерпретацию нагрузок и реакций. Так, если выбрана единица силы [Н] и единица длины [мм], то:

• распределенная нагрузка учитывается, как давление величиной 1 [Н/мм / м] = 1000 [Н/мм2];
• сосредоточенная нагрузка учитывается, как распределенная нагрузка величиной 1 [Н/м] вместо [Н/мм].

Сумма реакций интерпретируется аналогично (всегда на длине 1м).

Прим.: Для объемных конструкций можно создавать пространственные стержневые модели (трехмерные рамы) или оболочки. Эти типы элементов могут быть использованы в объемных конструкциях, они характеризуются шестью степенями свободы: UX, UY, UZ, RX, RY, RZ.
