Для того, чтобы выбрать способ построения сетки конечных элементов и ее параметры, выбирают команду меню Инструменты > Рабочие настройки (параметры по умолчанию находятся на закладке "Сетка") или Расчет > Сетка КЭ > Опции сетки.

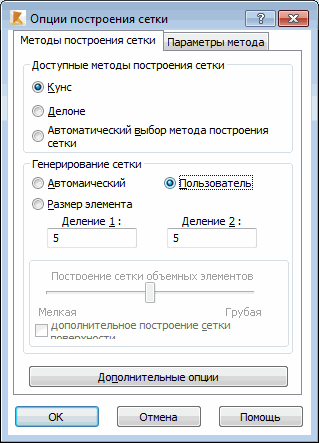

Закладка "Метод построения сетки КЭ"
В верхней части диалогового окна в поле Доступные методы разбиения можно выбрать один из следующих методов.
Простой метод генерирования сетки (метод Кунса)
При выборе простого метода генерирования сетки, доступны такие опции по умолчанию:
- в поле Доступные методы разбиения: Кунса - часто и коэффициент сгущения: рекомендуемый;
- в поле Генерация сетки: Пользователь, Распределение 1 = 5 и Распределение 2 = 5;
- в поле Параметры метода Кунса: треугольники и квадраты в треугольном контуре и коэффициент сгущения: предложенный;
- в поле Конечные элементы: 4-узловые четырехугольники, коэффициент сгущения: рекомендуемый.
Cложный метод генерирования сетки (метод Делано)
При выборе сложного создания сетки доступны такие опции по умолчанию:
- в поле Доступные методы разбиения: Делано - часто и коэффициент сгущения: рекомендуется;
- в поле Генерация сетки: Пользователь, Распределение 1 = 5 и Распределение 2 = 5;
- в поле Конечные элементы: 4-узловыее четырехугольники, коэффициент сгущения: рекомендуемый;
- в поле Параметры метода Делано: Делано, выбраны эмиттеры (по умолчанию и пользовательские) и выключено выравнивание.
Автоматический выбор метода генерации сетки (по умолчанию)
При выборе автоматического генерирования сетки следующие опции устанавливаются по умолчанию:
- в поле Доступные методы разбиения: Кунса - часто и коэффициент сгущения: рекомендуемый;
- в поле Генерация сетки: Пользователь, Распределение 1 = 5 и Распределение 2 = 5;
- в поле Параметры метода Кунса: треугольники и квадраты в треугольном контуре и коэффициент сгущения: предложенный;
- в поле Конечные элементы: 4-узловые четырехугольники и коэффициент сгущения: рекомендемый.
В поле Генерация сетки доступны три типа построения сетки конечных элементов:
- Автоматически;
- Пользователь - определяет два параметра по методу Кунса: деление1 и деление2.
Параметр распределения по методу Кунса определяет количество элементов на второй грани контура (между второй и третьей вершинами контура). Грань контура автоматически разделяется так, что это деление согласуется с первой гранью контура.
Прим.: Для треугольного контура деление грани между третьей и первой вершинами такое же, как между второй и третьей вершинами. В четырехугольных сечениях деление между третьей и четвертой вершинами такое же, как между первой и второй, а деление между четвертой и первой вершинами такое же, как между второй и третьей. - Размер элемента - при выборе этой радиокнопки, то становится доступным поле редактирования, в котором пользователь может задавать размер элемента сетки КЭ. Предположение, что размер ячейки равен, например, 0.5 м, означает следующее:
- при создании плоской конечноэлементной четырехугольной сетки программа будет генерировать разбиение на элементы в виде квадратов с длиной стороны 0,5 м;
- при создании плоской конечноэлементной (треугольной) сетки программа будет разбивать на элементы в виде равносторонних треугольники с длиной стороны 0.5м;
- при создании объемной конечноэлементной сетки программа будет разбивать на элементы в виде куба с длиной стороны 0.5 м.
Кроме того, в этом поле указывается тип объемной сетки конечных элементов для формирования от крупной до мелкой сетки. Если включить опцию Дополнительное разбиение поверхности твердого тела, то во время генерирования сетки объемных конечных элементов будет генерироваться дополнительная сетка на поверхности (контуре) трехмерного объекта. Следует заметить, что включение этой опции приводит к сгущению сетки объемных элементов.
При нажатии на кнопку Дополнительные опции на закладке "Методы построения сетки" открывается диалоговое окно Дополнительные опции построения сетки КЭ.
Закладка "Параметры метода"
При выборе простого (Кунса) либо сложного (Делано) метода построения сетки в диалоговом окне появляется другая закладка Параметры метода.
На закладке "Параметры метода" для простой генерации сетки (метод Кунса) можно выбрать один из следующих типов сетки КЭ плиты:
- треугольники в треугольном контуре;
- треугольники и квадраты в треугольном контуре;
- треугольники и трапеции в треугольном контуре;
- квадраты в прямоугольном контуре;
- треугольники в прямоугольном контуре .
В нижней части диалогового окна имеется схема, илюстрирующая выбранный тип деления.
Также можно выбрать параметры для сложной генерации сетки, используя метод Делано на закладке "Параметры метода". Нужно выбрать:
- Равномерную сетку;
- Измельчение сетки (Делано + Канг) - выбор этого метода означает, что вблизи концентратора сетка будет построена по методу Канга, а вне этой области - по методу Делано;
- Выравнивание;
Концентраторы (иначе эмиттеры) – это узлы, около которых происходит сгущение сетки. Они ставятся в тех точках конструкции, где требуется наиболее точный расчет. В программе предусмотрены два способа задания концентраторов.
- По умолчанию - автоматически создаваемые в характерных точках плит: в углах, около опор и над узлами опор. Эти параметры можно выбрать в диалоговом окне Опции дополнительной сетки.
- Пользовательские - определяются пользователем в диалоговом окне "Эмиттеры".
Измельчение сетки конечных элементов по методу Канга состоит в создании волны, которая распространяется от концентратора, находящегося внутри контура. В поле "Концентраторы" доступны следующие параметры сгущения сетки:
- H0: длина первой волны;
- Q: связь между длиной следующей волны (H n + 1 ) к длине предыдущей волны (H n ).
Например, если указать следующие параметры: H0=1.0, Q = 1,2, H max = 2.0, то создадутся волны с такими длинами: 1.0, 1,2, 1.44, 1.73, 2.07, 2,5. В оставшейся части контура сетка строится по методу Делано.
