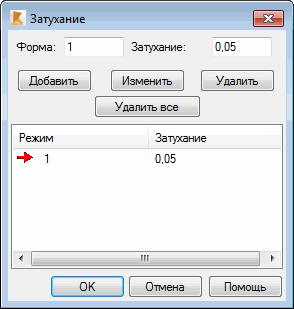

Чтобы определить параметры метода разложения по формам, нужно выбрать Разложение по формам и нажать на Параметры в диалоговом окне Расчет колебаний.
Предыдущее диалоговое окно также отображается при определении затухания (демпфирование - различное для каждого режима) для следующих типов расчета:
- гармонический расчет;
- гармонический расчет, амплитудно-частотные характеристики (АЧХ);
- расчет нагрузки от шагов.
Метод разложения по формам использует параметры и полученные результаты для анализа методом нормальных волн, включенные в список конфигурации нагрузок.
Значения затухания (больше 0,0) для каждой собственной формы в модальном расчете, допустимы для метода декомпозиции. Демпфирование понимается как относительное затухание (часть критического затухания).
Для определения значения затухания собственной формы, введите её номер и соответствующее значение демпфирования и нажмите Добавить.
Кроме того, у есть возможность видоизменить и удалить активную строку таблицы по нажатии соответствующей кнопки. Для удаления определенного списка затухания нажмите кнопку Удалить всё.
Можно определить значение затухания для каждой формы или только для выбранных форм. Значение затухания, для промежуточных значений, которые не определены в списке, интерполируется на основе указанных значений. Значения вначале и вконце постоянны. Это показано на следующем рисунке.
Используются следующие значения демпфирования :
- для формы 3 значение затухания будет 0,03 (3%);
- для формы 5 значение затухания - 0,05 (5%).
Необходимо следовать этим правилам:
- значение затухания 0,03 присваивается формам 1 и 2;
- значение интерполированного демпфирования 0,04 присваивается формам 4;
- постоянное значение 0,05 присваивается остальным формам - выше 5.
