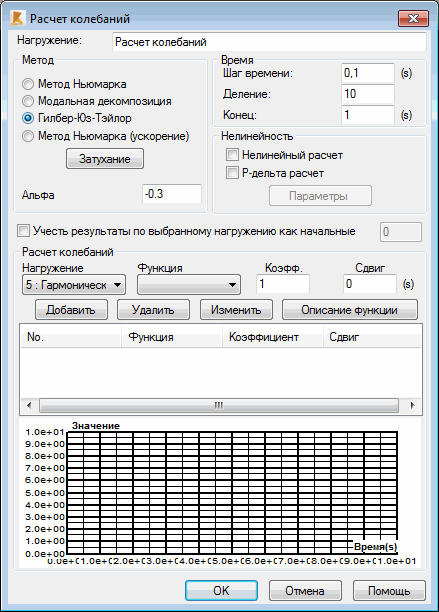

Диалоговое окно Расчет колебаний позволяет задать параметры расчета колебаний при новой динамической нагрузки на конструкцию. Диалоговое окно может быть вызвано при выборе расчета колебаний и нажатии на кнопки ОК в диалоговом окне Новое нагружение или при нажатии на кнопку Параметры настройки в диалоговом окне Тип расчета (нагрузка колебаний должна быть выделена).
Диалоговое окно Расчет колебаний содержит следующие параметры:
- В верхней части диалогового окна находится редактируемое поле Нагружение, содержащее имя данного случая нагружения.
- Поле Метод позволяет выбрать метод расчета колебаний. Метод Ньюмарка определен по умолчанию. Поле содержит также кнопку Демпфирование, которая открывает диалоговое окно, позволяющее задать подробные величины затухания индивидуальных форм вибрации для метода модальной декомпозиции или коэффициенты Рэлея для методов Ньюмарка и Гильбера-Хьюджеса-Тейлора (HХT). Если применяется метод НХT, то необходимо определить коэффициент α.
ПРИМЕЧАНИЕ. Если расчет колебаний включает определение нагрузки в форме силового перемещения, скорости или ускорения опор, тогда необходимо выбрать метод HХT (Гильбера-Хьюджеса-Тейлора) или метод Ньюмарка (ускорение). Метод модальной декомпозиции не учитывает этот тип нагрузок.
- Поле редактирования Время:
Шаг времени – шаг переменной времени, для которой накапливаются результаты;
Деление – количество делений шага времени, определяющих частоту накапливания результатов расчета;
Конец – конечная величина переменной времени, для которой проводится расчет.
Если выбран метод отличный от модальной декомпозиции, то количество временных шагов (шаг времени сохранения результатов) задается в поле Деление для определения временного шага интеграции. Временной шаг интеграции равен Шаг времени / Деление. Если результат деления равен 1, временной шаг для сохранения результатов идентичен временному шагу интеграции.
Если выбран метод модальной декомпозиции (линейный расчет колебаний), то алгоритм рассчитывает для каждой формы колебаний максимальную величину шага времени интегрирования, равную величине периода, деленной на 20 (эта операция выполняется для того, чтобы гарантировать стабильность и точность полученных результатов). Полученная величина (например, шаг_1) сравнивается с шагом времени сохраненных результатов. Меньшее из этих двух упомянутых величин (т.е., шага_1 и шага времени сохранения результатов) принимается как шаг времени интегрирования. Следует обратить внимание, что если первая из этих величин (т.е., шаг_1) должна быть использована в расчете, то она немного изменяется таким образом, чтобы шаг времени сохранения результатов был кратен этой величине.
- Выпадающий список доступных простых статических вариантов нагружения или масс в направлениях X, Y или Z.
- Выпадающий список определенных временной функций и просмотр графиков выбранных функций.
- Поле редактирования Коэффициент.
- Поле редактирования Переключение фаз.
- кнопка Описание функции.
Таблица, содержит следующие колонки:
Нагружение – указывает номер выбранного варианта нагружения или направление массы;
Функция - это название временной функции, выбранной для данного варианта нагружения;
Коэффициент - Приращение коэффициента для функция времени значение для данной конфигурации нагрузок; значение коэффициента по умолчанию = 1.0;
Период - изменение периода временной функции для данного случая нагружения; значение по умолчанию = 0.0.
Дополнительно доступны опции нелинейного расчета (см. Нелинейный расчет колебаний).
Нелинейный расчет - учитывает влияния осевой силы.
P-Delta расчет - учитывает влияние квадратных элементов уравнения.
Нажмите кнопку "Параметры" в поле Нелинейность, чтобы открыть диалоговое окно Выбор алгоритма нелинейного расчета (См. также: Алгоритмы нелинейного расчета), чтобы задать параметры методов, применяемых для решения системы уравнений.
Например, чтобы выполнить временной анализ конструкции на взрыв, можно определить случай нагружения, соответствующий давлению воздуха на конструкцию и функцию изменчивости взрыва. Анализ поведения конструкции во время землетрясения может быть иным. В таком случае определяются функции времени для выбранных направлений масс, созданных на основании сейсмограмм.
Приписывание определяется после выбора варианта статической нагрузки или направления массы и задания функции, нажимая на кнопку Добавить. Кроме того, имеются кнопки Изменить и Удалить, позволяющие редактировать активную строку таблицы (отмеченную стрелкой).
