В этом разделе вы узнаете, как создавать ось конструкции в качестве основы для сетки колонн и добавлять этажи для уровней здания.
- Создайте новый проект на основе шаблона проекта здания.
- Выберите Инструменты >

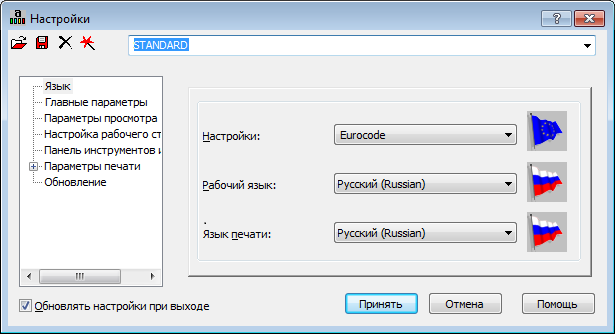

(Настройки...). - В диалоговом окне "Настройки" в области "Языки" установите для параметра "Региональные настройки" значение "Еврокод", как показано ниже.
- Выберите , а затем выберите метрическую систему в качестве системы единиц измерения по умолчанию.
- В строке меню выберите Геометрия >

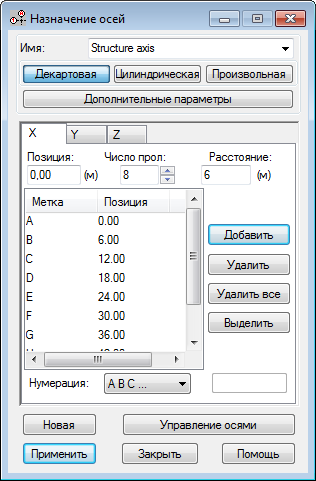

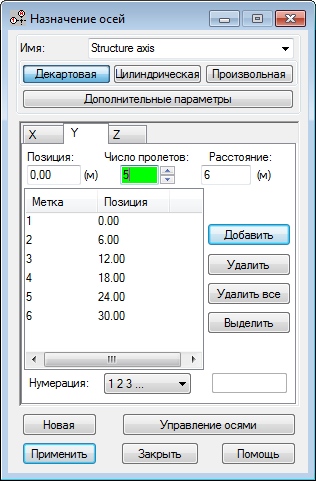

(Назначение осей...). - В диалоговом окне "Ось конструкции" на вкладке X задайте для параметра Положение значение 0, для параметра Число прол." — 8, Расстояние — 6 (м) и Нумерация — A B C..., а затем нажмите кнопку Добавить. На вкладке Y задайте для параметра Положение значение 0, Число пролетов. - 5, Расстояние - 6 и Нумерация - 1 2 3 ..., как показано на рисунке ниже.

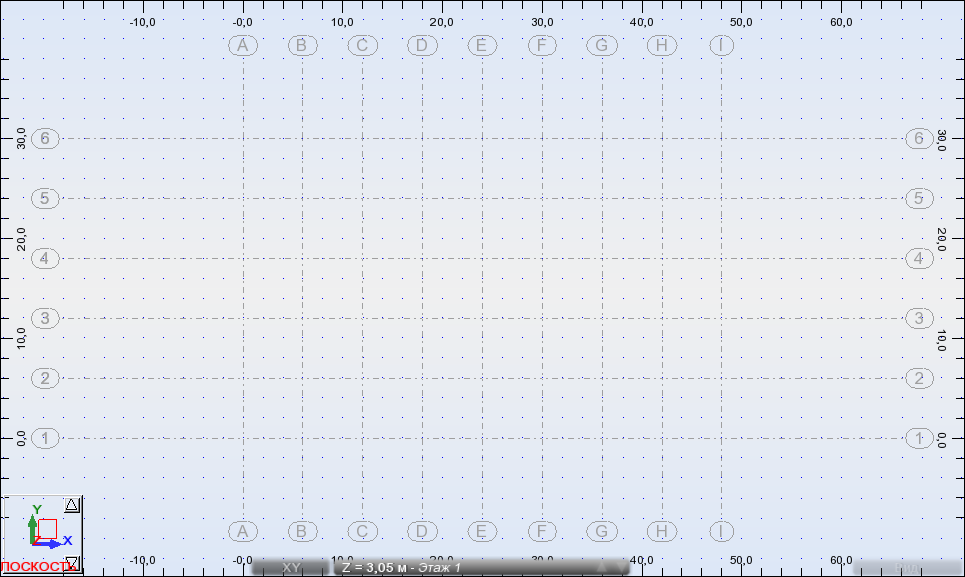

- Нажмите кнопку Применить и закройте диалоговое окно. Отобразится новая ось, как показано на рисунке ниже.

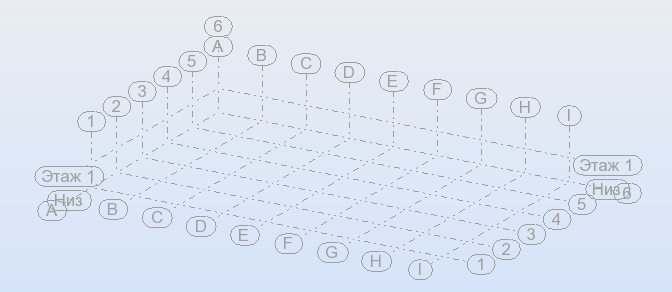

- В окне просмотра выберите вкладку Вид для перехода к 3D-виду. По умолчанию имеются уровни Низ и Этаж 1, как показано на рисунке ниже.
- В строке меню выберите Геометрия > Этажи >
(Этажи...). - В диалоговом окне "Этажи" выберите Определить вручную.
- Выберите существующий Этаж 1 и нажмите кнопку Удалить. Значение параметра Условный уровень будет изменено на 0.

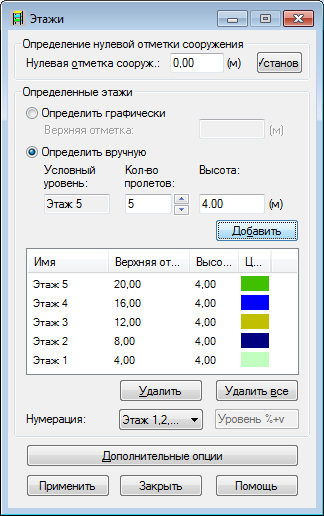

- Задайте для параметра Количество прол." значение 5, для параметра Высота — 4, Нумерация — Этаж 1,2,... (как показано ниже), а затем нажмите кнопку Добавить.

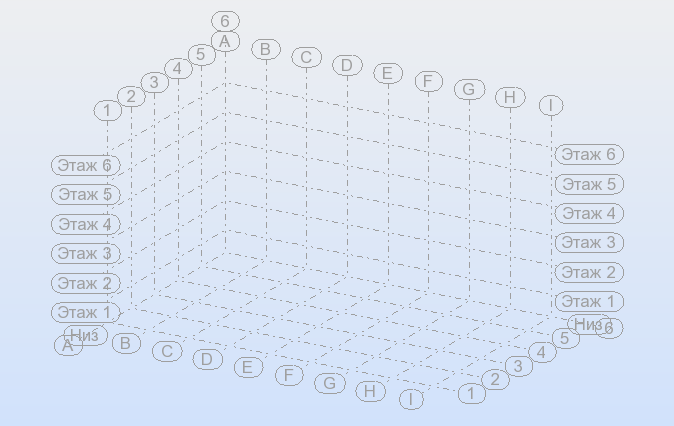

- Нажмите кнопку Применить и закройте диалоговое окно. Этажи будут отображены так, как показано на рисунке ниже.
- Сохраните проект под именем Structure-Seismic.rtd.
