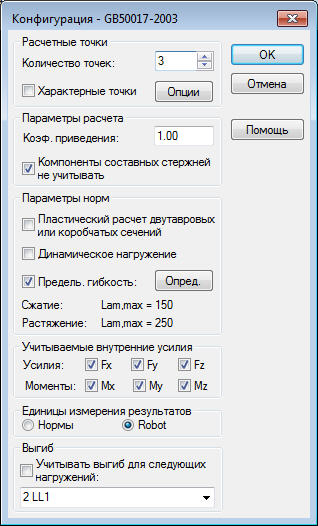

В диалоговом окне Конфигурация могут быть заданы параметры, используемые при проверке стального элемента конструкции (Китайские стальные нормы). Диалоговое окно открывается при нажатии кнопки Конфигурация в диалоговом окне Расчеты. Диалоговое окно показано на иллюстрации ниже.
В указанном диалоговом окне могут быть заданы следующие параметры расчета:
- Расчетные точки; они могут быть определены двумя способами:
= определением количества точек по длине элемента (точки равномерно распределяются по длине элемента) – опция Количество точек ;
= с помощью задания координат характерных точек; для этого нужно включить опцию Характерные точки и нажать на кнопку Опции; в результате откроется диалоговое окно Расчет характерных точек;
- коэффициент приведения, определяющий коэффициент, на который будет умножено значение предела пластичности (увеличение/уменьшение значения предела пластичности).
Если опция Компоненты составных стержней не учитываются отключена, то программа не будет распознавать компоненты таких стержней в процессе расчета составных стержней.
В средней части диалогового окна находятся опции,которые дают возможность определить следующие нормы параметров:
- Расчет гибкости двутавровых сечений или коробчатого сечения - если этот параметр включен, расчеты элемента выполняется в соответствии с правилами, указанными в пункте 9; расчеты гибкости выполняются только для элементов двутаврового сечения или элементов коробчатого сечения; в других случаях будут выполнены расчеты упругопластичности
- Динамическая нагрузка - параметр указывает на то, находится ли конструкция под воздействием направленного действия динамических нагрузок; для конструкций под воздействием динамической нагрузки в соответствии с пунктом 4.1.1, коэффициенты адаптации гибкости γ y= 1.0 и γ z = 1.0 допускаются.
- Предел гибкости; если этот параметр включен, то выполняется проверка гибкости элемента; при нажатии кнопки Определить, открывается диалоговое окно Значения предела гибкости.
Также, в центральной части диалогового окна, пользователь может выбрать внутренние силы, которые учитываются в нормах расчетов элемента; переключение на опцию (например, Fx) приводит к тому, что сила Fx, учитывается в расчетах. Кроме того, здесь можно выбрать единицы измерения для результатов расчета элемента. Результаты могут быть представлены в единицах, используемых в Китайских стальных нормах, или в единицах, используемых в системе Robot
В нижней части диалогового окна расположен список выбора вариантов нагружения (постоянная нагрузка), для которых заданные смещения будут рассматриваться как исходные отклонения конструкции Тогда должна быть включена опция Учитывать прогиб для следующих нагружений.
