Групповая проверка норм

В этом разделе вы узнаете, как выполнять проверку для групп элементов по второй группе предельных состояний.

1. Продолжите работу в текущем проекте или откройте проект Frame_3D_Design.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials

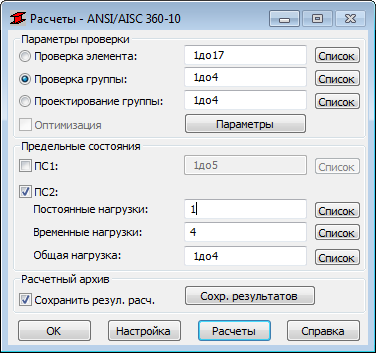

2. В диалоговом окне "Расчеты" выберите параметр Групповая проверка норм, а затем в той же строке введите "1до4".
3. В группе параметров Предельные состояния выберите ПС2, для выполнения расчета по второй группе предельных состояний, а затем введите следующие нагрузки:
   • Постоянные нагрузки: "1",
   • Временные нагрузки: "4",
   • Общая нагрузка: "1до4".

4. В диалоговом окне "Расчеты" нажмите кнопку Расчеты.

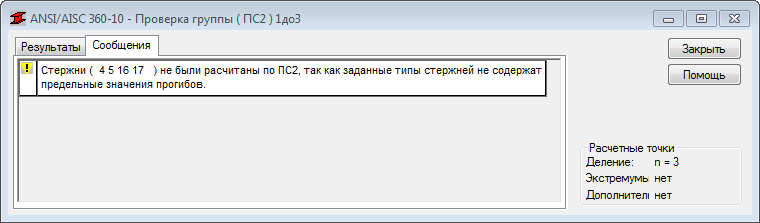

5. Откроется диалоговое окно "Групповая проверка норм", отображающее наиболее важные сведения о сечениях. Вкладка Сообщения (см. рисунок ниже) содержит важную информацию, необходимую на следующих этапах процесса проектирования:

   Прим.: Тип элемента для связей не определяет предельные значения прогибов. Следующий шаг показывает, как задать данные параметры для выполнения требуемой проверки.
6. Закройте диалоговое окно Групповая проверка норм, а затем в диалоговом окне "Архивация результатов расчета" нажмите кнопку Отмена.

   Результаты расчета могут быть сохранены в архиве результатов расчета. В этом учебном пособии мы сохраним результаты расчета в конце процесса проверки.

7. Нажмите (Проект Расчет стальных элементов — опции Параметры норм).

   Откроется диалоговое окно "Тип элемента".

8. Выберите Простой стержень, а затем нажмите (Определение нового типа стального элемента).

   Откроется диалоговое окно "Параметры определения элемента".

   Совет: Выберите тип элемента, наиболее похожий на тот тип, который требуется создать, поскольку некоторые основные свойства применяются автоматически.
9. Введите Простой стержень_1 в поле Тип элемента и нажмите Сервис.

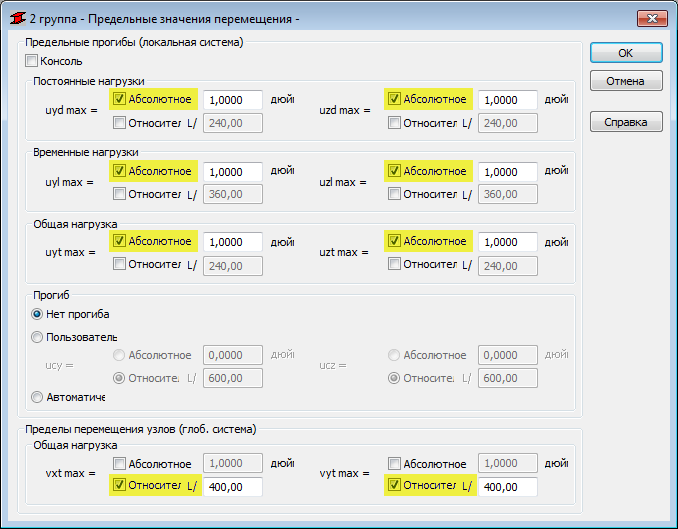

   Откроется диалоговое окно "2 группа - предельные значения перемещения".

10. Выберите следующие значения:
    • В группе параметров Предельные прогибы (локальная система) выберите для постоянных, динамических и общих нагрузок значение Абсолютная.
    • В группе параметров Предельные перемещения узла (глобальная система) выберите для общей нагрузки значение Относительная.

11. Нажмите OK.
12. Нажмите Сохранить и закройте диалоговое окно Параметры определения элемента.

    Теперь новый тип элемента будет отображаться в диалоговом окне "Тип элемента".

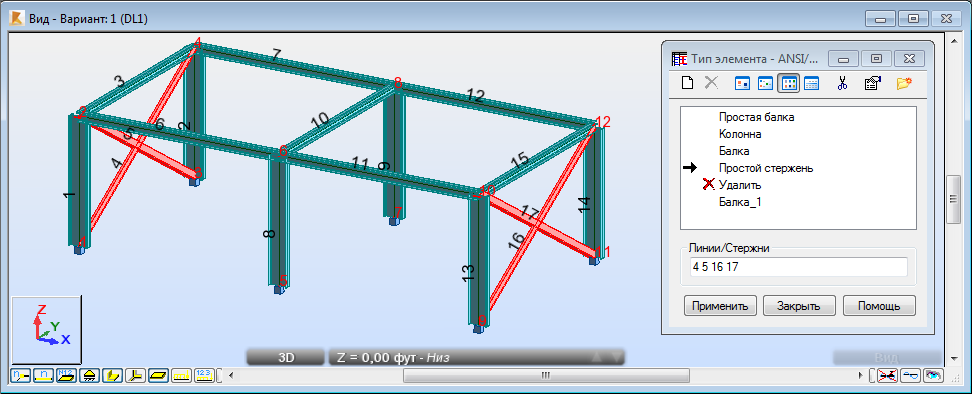

13. Убедитесь в том, что выбран тип Простой стержень_1, затем введите "4 5 16 17" в поле Линии/Стержни, как показано на рисунке ниже.

    Другой способ: поместите курсор в поле "Линии/Стержни", затем перейдите к области чертежа и удерживайте клавишу CTRL для выбора связей с номерами 4, 5, 16 и 17.


14. Нажмите кнопку Применить, а затем Закрыть.
15. В диалоговом окне "Расчет" нажмите кнопку Расчет.

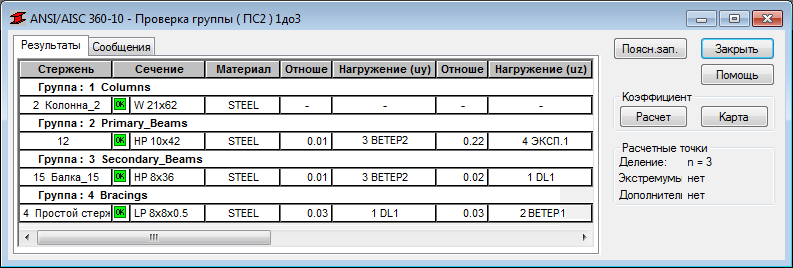

    Результаты групповой проверки норм показаны ниже.


    Прим.: Теперь все сечения для всех групп элементов заданы верно.

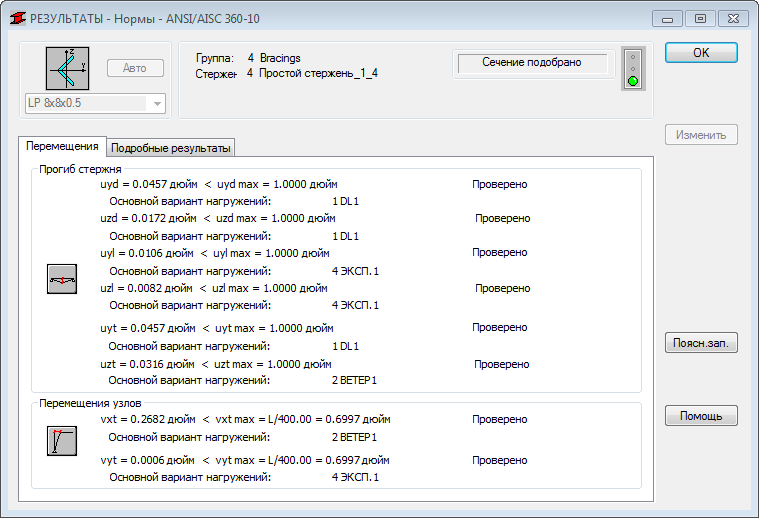

16. Чтобы просмотреть подробные результаты для выбранной группы, щелкните 4 Простой стержень_1_4 в группе "Связи".

    Строка будет выделена черным цветом, а также откроется диалоговое окно "Результаты".


17. Просмотрите результаты и нажмите ОК.
18. Закройте диалоговое окно, затем нажмите кнопку Сохранить в диалоговом окне "Архивация результатов расчета".

    Окончательные результаты расчета будут сохранены в архиве результатов расчета.

19. Сохраните проект под именем Frame_3D_Verification.rtd.
