Проверка групп

В этом разделе вы узнаете, как проектировать группы элементов.

1. Продолжите работу в текущем проекте или откройте проект Frame_3D_Groups.rtd.
   Прим.: Учебные файлы находятся в папке C:\ProgramData\Autodesk\Examples\Tutorials.
2. Нажмите кнопку в левом нижнем углу окна программы, как показано ниже.


   Другой способ: выберите Вид Показать.

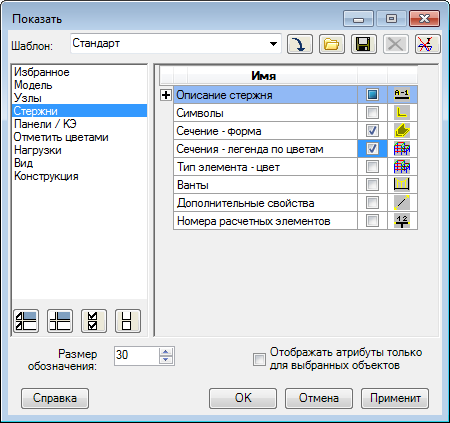

   Будет открыто диалоговое окно "Отображение".

3. Выберите Стержни, затем выберите Сечения - Легенда по цветам и нажмите ОК.

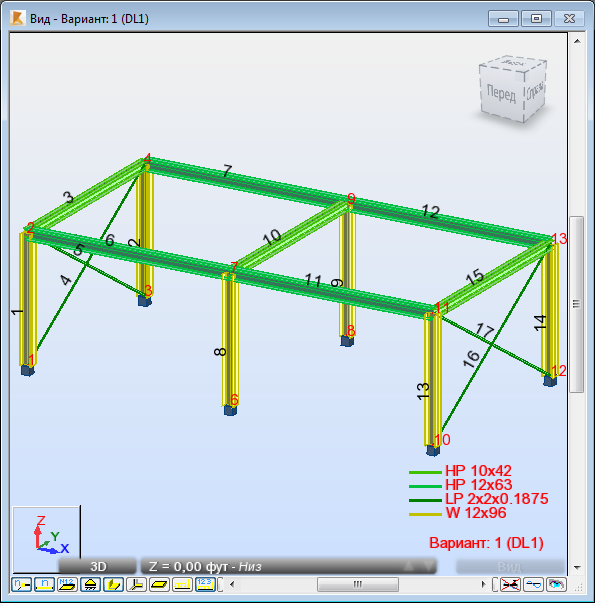

4. Все сечения будут отображены в различных цветах, как показано ниже.

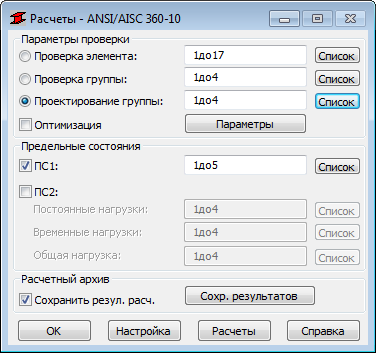

5. В диалоговом окне "Расчеты", выберите параметр Проверка группы и нажмите кнопку Список в той же строке.

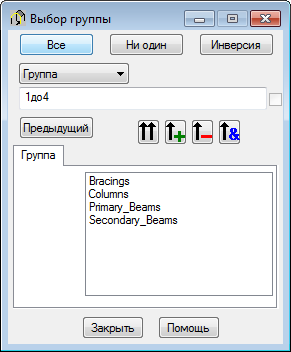

   Будет открыто диалоговое окно "Выбор группы".

6. Нажмите Все.

   Все определенные группы будут добавлены в список групп и будут учтены в процессе проектирования.


7. Закройте диалоговое окно Выбор группы.
8. В диалоговом окне "Расчеты" выберите Оптимизация и нажмите кнопку Параметры.

   Откроется диалоговое окно "Опции оптимизации".

9. Выберите Вес, затем нажмите ОК.

   В процессе расчета программа выполнит поиск самого легкого сечения в группе сечений, которые соответствуют критериям, заданным нормами.

10. В диалоговом окне "Расчеты" нажмите кнопку Расчеты.

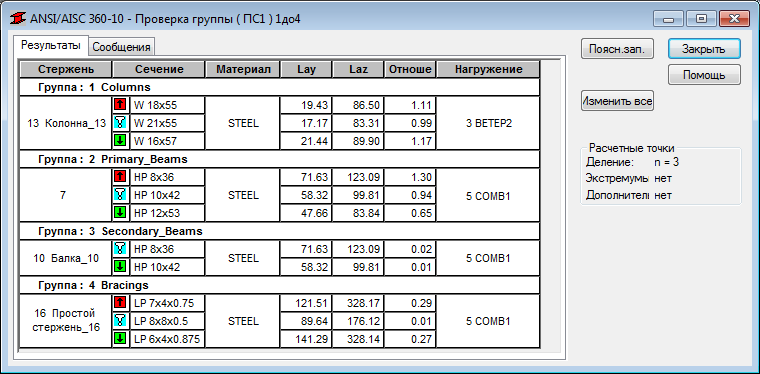

11. Откроется диалоговое окно "Проверка группы", отображающее наиболее важные сведения о сечениях.

    Прим.: На вкладке "Результаты" синим значком () помечается оптимальное сечение, а красными и зелеными стрелками ( и ) выделяются сечения, которые не соответствуют требованиям норм, или сечения, которые удовлетворяют требованиям с превышением запаса.
12. Нажмите Изменить все.

    Будет показано сообщение о том, что в базу данных, содержащую данные конструкции, будут внесены изменения, и статус результата будет изменен на "Недоступен".

13. Нажмите Да, чтобы принять эти изменения.

    Сечения в конструкции будут автоматически заменены оптимизированными сечениями.

14. Нажмите Закрыть, а затем нажмите Отмена в диалоговом окне "Архивация результатов расчета".

    Результаты расчета могут быть сохранены в архиве результатов расчета. В этом учебном пособии мы сохраним результаты расчета в конце процесса проектирования.

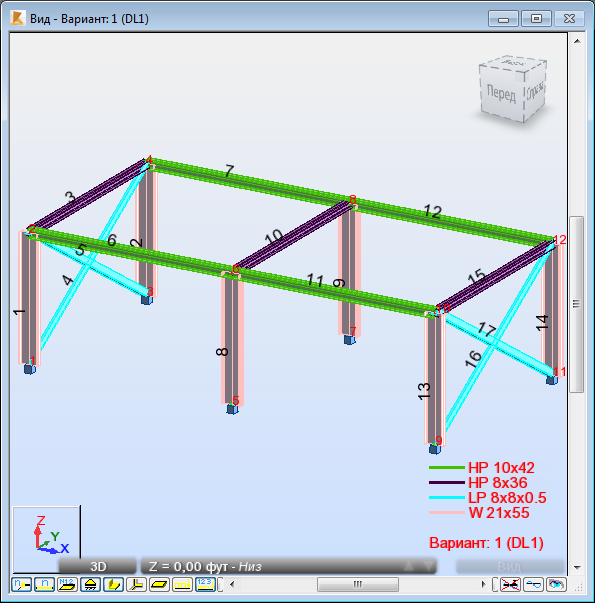

    Новые сечения будут отображены в окне вида.


    Прим.: Размеры сечений были изменены для всех групп элементов:

    • Основные_балки: с HP 12x63 на HP 10x42.
    • Вторичные_балки: с HP 10x42 на HP 8x36.
    • Связи: с LP 2x2x0.1875 на LP 8x8x0.5.
    • Колонны: с W 12x96 на W 21x55.
15. Теперь, после оптимизации сечений, необходимо запустить основной расчет заново. Для этого нажмите (Расчет Расчеты).
16. В диалоговом окне "Расчеты" нажмите Расчеты для запуска процесса проектирования с учетом обновленных сечений.

    Результаты проверки группы показаны ниже.


    Прим.: В процессе проверки программой были найдены новые, более легкие, сечения для колонн.
17. Нажмите Изменить все, а затем нажмите Да для принятия изменений.
18. Нажмите Закрыть, а затем в диалоговом окне "Архивация результатов расчета" нажмите кнопку Отмена.

    Обновленные сечения будут показаны в окне вида.


    Прим.: Размер сечений для группы "Колонны" обновлен W 21x55 на W 24x62.
19. После оптимизации сечений колонн необходимо запустить основной расчет заново. Для этого нажмите (Расчет Расчеты).
20. В диалоговом окне "Расчеты" нажмите Расчеты для запуска процесса проектирования с учетом обновленных сечений колонн.

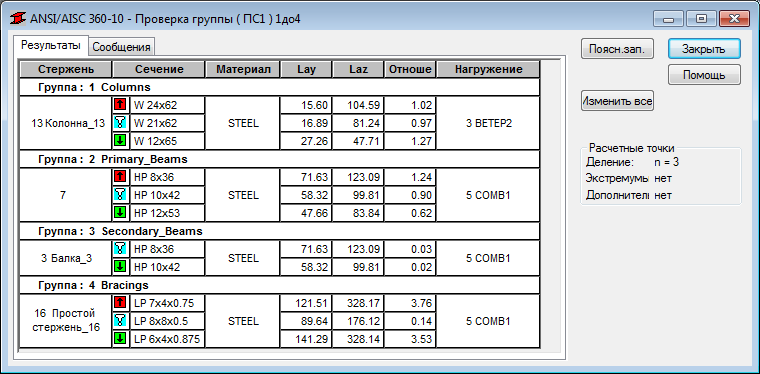

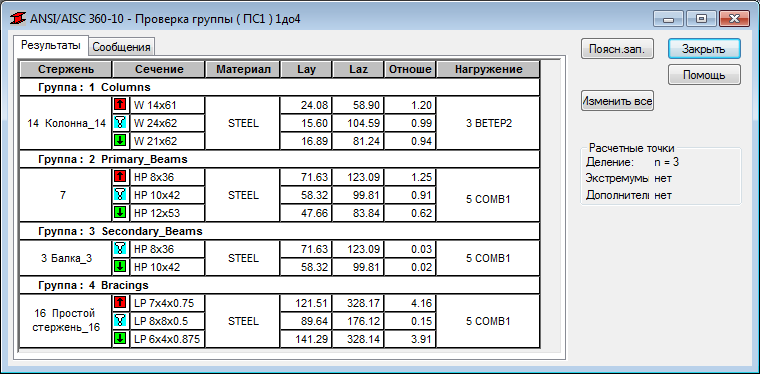

    Результаты проверки группы показаны ниже.


    Прим.: В процессе проверки программой были найдены более легкие сечения для колонн.
21. Нажмите Изменить все, а затем нажмите Да для принятия изменений.
22. Нажмите Закрыть, а затем в диалоговом окне "Архивация результатов расчета" нажмите кнопку Отмена.

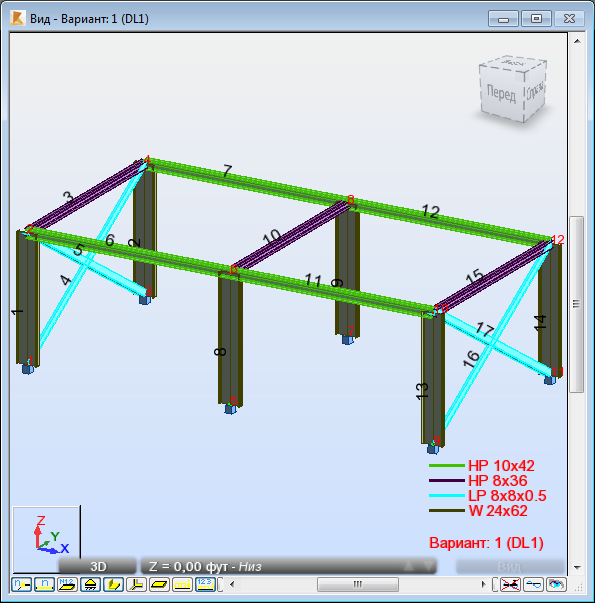

    Новые сечения будут показаны в окне вида.


    Прим.: Размер сечений для группы "Колонны" обновлен с W 24x62 на W 21x62.
23. После оптимизации сечений колонн необходимо запустить основной расчет заново. Для этого нажмите (Расчет Расчеты).
24. В диалоговом окне "Расчеты" нажмите Расчеты для запуска процесса проектирования с учетом обновленных сечений колонн.

    Результаты проверки группы остаются такими же, поэтому процесс проверки можно завершить.

25. Нажмите Закрыть, а затем в диалоговом окне "Архивация результатов расчета" нажмите кнопку Сохранить.

    Окончательные результаты расчета будут сохранены в архиве результатов расчета.

26. Нажмите кнопку в левом нижнем углу окна программы, как показано ниже.

    Другой способ: выберите Вид Показать.

    Будет открыто диалоговое окно "Отображение".

27. Выберите Стержни и снимите флажок Сечения - легенда по цветам.
28. Нажмите OK.
29. Сохраните проект под именем Frame_3D_Design.rtd.
