Определение вариантов нагружений

В этом разделе вы узнаете, как определять постоянные, ветровые и временные варианты нагружений.

1. Продолжите работу над текущим проектом или откройте проект Frame_3D_Model3D.rtd.
   Прим.: Учебные файлы находятся в C:\ProgramData\Autodesk\Examples\Tutorials.
2. В стандартной панели инструментов разверните раскрывающийся список "Расположения" и выберите Нагрузки, как показано ниже.



   Размещение разделено на три части: Вид, диалоговое окно Типы нагрузок и таблица Варианты нагружений.

3. По умолчанию диалоговое окно "Типы нагрузок" содержит информацию, необходимую для создания постоянной нагрузки. Нажмите кнопку Добавить, чтобы принять значения по умолчанию и определить постоянную нагрузку со стандартным именем DL1.

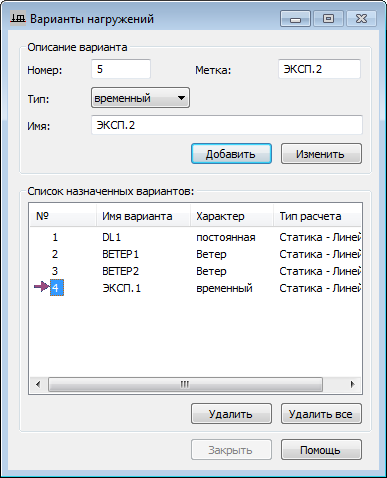

   Нагрузка DL1 будет добавлена в список назначенных вариантов (см. изображение в шаге 6), а в таблице вариантов нагружений будет создана новая строка.

4. Выберите ветер в списке Характер и затем нажмите кнопку Добавить, чтобы назначить ветровую нагрузку.

   Нагрузка ВЕТЕР1 будет добавлена в список назначенных вариантов

5. Повторите шаг 4 для создания второй ветровой нагрузки под именем ВЕТЕР2.
6. Выберите временный в списке Тип и нажмите кнопку Добавить, чтобы назначить временную нагрузку.

   Нагрузка ЭКСП.1 будет добавлена в список назначенных вариантов. Теперь все нагрузки готовы к применению к конструкции.
