Применение вариантов нагружений

В этом разделе вы узнаете, как определять типы и значения нагрузок для отдельных вариантов нагружений.

1. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 2: ВЕТЕР1.



2. Нажмите (Нагрузки Назначение нагрузки...).

   Откроется диалоговое окно "Назначение нагрузки".

3. На вкладке Узел нажмите кнопку (Узловое усилие).

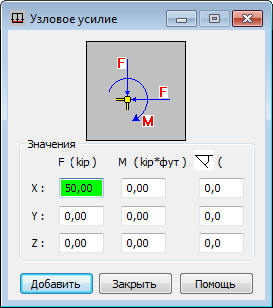

   Откроется диалоговое окно "Узловое усилие".

4. Введите значение нагрузки 50 в поле FX, а затем нажмите кнопку Добавить.

5. Поместите курсор в поле Применить к и введите 2 4, чтобы выбрать узлы, к которым требуется приложить нагрузку узлового усилия.

   Можно также перейти в область рисования, а затем, удерживая нажатой клавишу Ctrl, выбрать узлы с номерами 2 и 4.

6. Нажмите кнопку Применить.

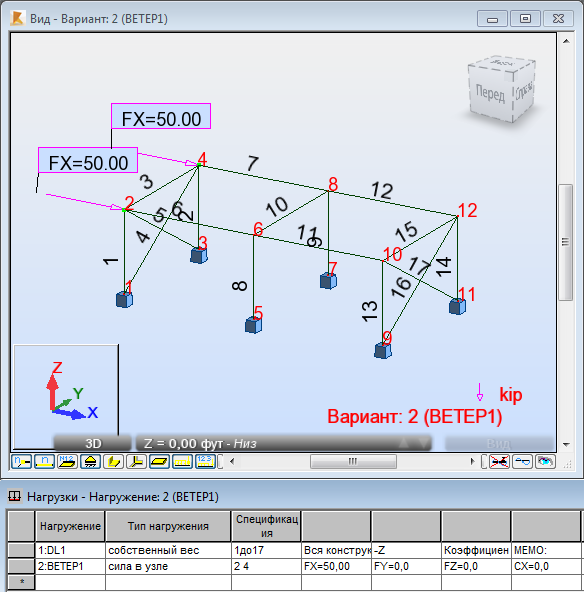

   Нагрузка со значением ВЕТЕР1 будет отображена в области рисования и в таблице "Нагрузки - Варианты".

7. Щелкните (Описания величины нагрузки) в нижней части области рисования, чтобы отобразить описание нагрузки.

8. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 3: ВЕТЕР2.
9. Перейдите на вкладку Cтержень и нажмите кнопку (Распределенная нагрузка).

   Откроется диалоговое окно "Распределенная нагрузка".

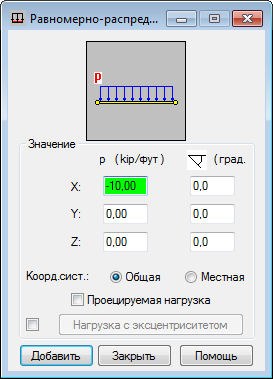

10. Введите значение нагрузки -10 в поле PX, а затем нажмите кнопку Добавить.

11. Поместите курсор в поле Применить к и введите "13 14", чтобы выбрать колонны, к которым будет приложена равномерная нагрузка.

    Можно также перейти в область рисования, а затем, удерживая нажатой клавишу Ctrl, выбрать узлы с номерами 13 и 14.

12. Нажмите кнопку Применить.

    Нагрузка со значением ВЕТЕР2 будет отображена в области рисования и в таблице "Нагрузки - Варианты".

13. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню "Варианты" и выберите 4: ЭКСП.1.
14. На вкладке Стержень выберите пункт (Распределенная нагрузка).

    Откроется диалоговое окно "Распределенная нагрузка".

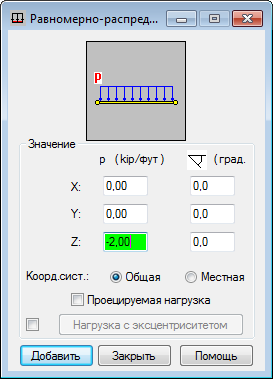

15. Снимите флажок PX, а затем введите значение нагрузки -2 в поле PZ и нажмите Добавить.

16. Поместите курсор в поле Применить к и введите "6 7 11 12", чтобы выбрать колонны, к которым будет приложена равномерная нагрузка.

    Можно также перейти в область рисования, а затем, удерживая нажатой клавишу Ctrl, выбрать узлы с номерами 6, 7, 11 и 12.

17. Нажмите кнопку Применить и закройте диалоговое окно Назначение нагрузки.

    Нагрузка со значением ЭКСП.1 будет отображена в области рисования и в таблице "Нагрузки - Варианты".

18. В поле "Выбор варианта" на панели инструментов "Выбор" используйте раскрывающееся меню и выберите Все варианты.

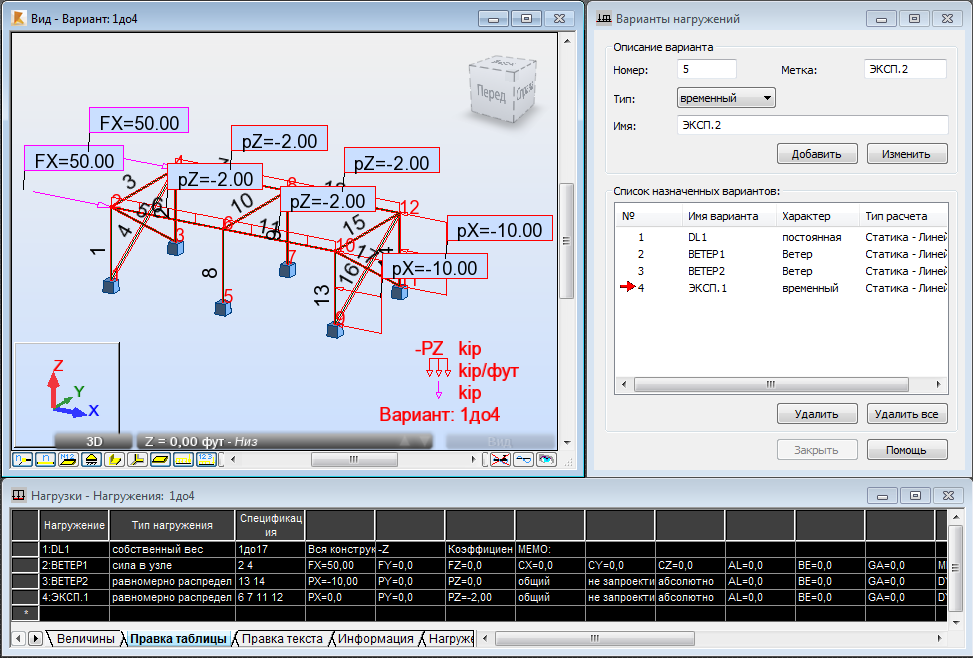

19. Все заданные нагрузки будут приведены ниже:

    Прим.: Для изменения заданных нагрузок можно использовать таблицу "Нагрузки - Варианты". Например, можно изменить типы нагрузок, список элементов, к которым прикладываются нагрузки и значения этих нагрузок. Можно также использовать эту таблицу для добавления новых нагрузок на конструкцию.
20. Сохраните проект как Frame_3D_Loads.rtd.
