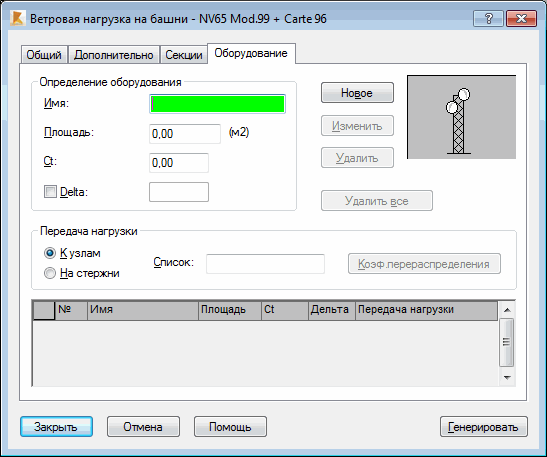

После открытия диалогового окна Ветровые нагрузки на башни и выбора закладки Оборудование на экране появляется следующее диалоговое окно.
Опции на этой закладке позволяют определять дополнительные поверхности, существенно влияющие на нагружение конструкции под действием ветра. К ним относятся антенны, площадки, надстройки и т.п.
Для определения дополнительных поверхностей должен быть определен ряд параметров.
- Имя поверхности.
-
Активная поверхность, открытая воздействию ветра.
Прим.: В текущей версии программы принято, что поверхность располагается перпендикулярно к направлению ветра независимо от действительного направления ветра.
- Коэффициент давления ветра Ct
- Delta – включение этой опции позволяет вводить в расчет Delta (значение коэффициента определяется в поле редактирования);
- Поле Передача нагрузки – нагрузка, создаваемая дополнительными поверхностями, передается на конструкцию или через стержни, или узлы конструкции. В поле редактирования Список пользователь должен ввести соответствующий перечень узлов или стержней, которые будут воспринимать переданную нагрузку. С нажатием на кнопку Коэффициент перераспределения открывается диалоговое окно, где пользователь может задать коэффициенты, определяющие, какая часть общей нагрузки должна быть распределена по отдельным элементам. Для расчета значения нагрузки на отдельные элементы используется следующий принцип: суммируются коэффициенты перераспределения, и сумма рассматривается, как 100-процентное значение нагрузки. Отдельные элементы принимают часть нагрузки, пропорционально коэффициенту, определенному для данного элемента.
Прим.: Все дополнительные элементы конструкции (оборудование), которые не находятся в плоскости стен конструкции, должны быть определены только на закладке Оборудование в диалоговом окне. Оборудование не должно моделироваться при помощи стержней, так как может произойти ошибка в алгоритме идентификации стен конструкции.
