Жесткая опора

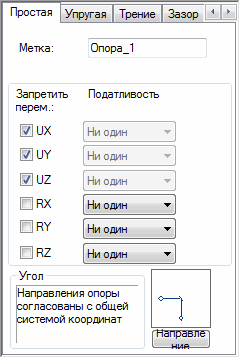

При выборе в диалоговом окне Определение опор закладки Жесткая на экране появляется следующее окно.

Чтобы назначить жесткую опору, необходимо:

1. Ввести название метки опоры.
2. Выбрать зафиксированные направления (наложить связи) в узле:
   • UX
   • UY
   • UZ
   • RX
   • RY
   • RZ

Линейные и плоскостные опоры могут быть заданы в местных (совместимых с системами координат плиты или контура) или в глобальных системах координат. Задание опор в местной системе координат не используется в отношении узловых опор. Дополнительно можно определить податливость опоры в каждом направлении. Имеются три возможности:

• ни один - податливость отсутствует
• "+" - направление смещения опоры согласуется с направлением оси (например, UX +)
• "-" - направление смещения опоры противоположно направлению оси (например, UZ-).

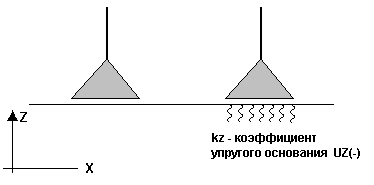

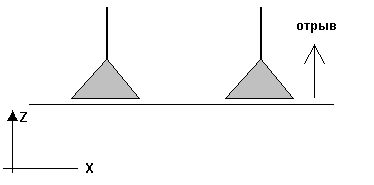

Прим.: Если для опоры определена податливоть (например, определено, что податливость возможна вдоль оси Z, то есть UZ+), то существует возможность назначения коэффициента упругого основания опоры KZ. Нужно, однако, помнить, что коэффициент упругого основания будет определен только для направления, противоположного направлению смещения (то есть для UZ-). См. рисунки:

Символ назначенной опоры отображается в нижнем правом углу диалогового окна. Под символом имеется кнопка Направление, при нажатии на которую открывается диалоговое окно Направление опоры, в котором можно определить направление местной оси x опоры. Направление определяется заданием точки, узла или поворота опоры по отношению к какой-либо оси глобальной системы координат.

Нажатием клавиши Добавить назначенная опора будет добавлена к списку активных опор.

Нажатие кнопки Дополнительно, которая доступна для узловых и линейных опор (недоступно для плоских опор), открывает новое диалоговое окно: Определение опоры. Дополнительно.
