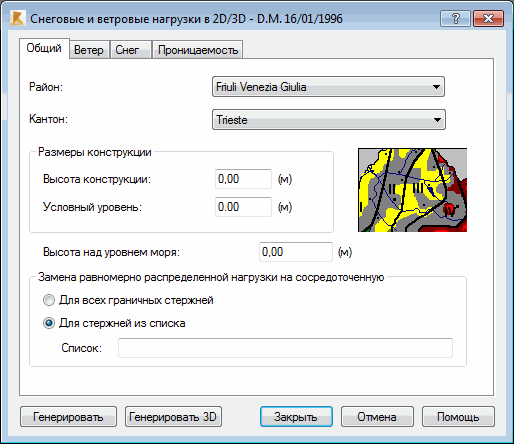

Если в диалоговом окне Нагрузки снег/ветер выбрана закладка Общие параметры, то это окно приобретает следующий вид:
Оно содержит базовые опции, необходимые для проектирования конструкции по национальным снеговым и ветровым нормам, которые выбираются в диалоговом окне Рабочие настройки. Как только пользователь выбрал опцию в верхнем правом углу диалогового окна, на экране отображается иконка, на которой схематически представлена выбранная опция.
Диалоговое окно разбито на несколько полей, каждое из которых содержит группу характерных опций. В верхней части диалогового окна расположены следующие опции:
- Департамент – поле, позволяющее выбирать департамент, в котором находится конструкция;
- Кантон - поле, позволяющее выбирать кантон (округ), в котором находится конструкция;
- Высота конструкции – позволяет задавать высоту конструкции; на основании этого параметра определяется давление ветра;
- Условный уровень – позволяет задавать условный уровень конструкции; Для тех элементов, которые расположены ниже условного уровня, снеговые/ветровые нагрузки сгенерированы не будут.
- Высота над уровнем моря – позволяет задать высоту расположения конструкции над уровнем моря. Прим.: Высота над уровнем моря всегда должна выражаться в метрах.
Поле Замена равномерно распределенной нагрузки на узловую состоит из следующих опций:
- Для всех граничных стержней - если включена эта опция, то снеговые и ветровые нагрузки, сгенерированные для всех граничных стержней, будут заменены на узловые;
- Для стержней из списка - если включена эта опция, то снеговые и ветровые нагрузки, сгенерированные для указанных стержней, будут заменены на узловые. Эти стержни должны быть указаны в поле Список. Список стержней может быть составлен вручную (вводят их номера) или графически. Снеговые и ветровые нагрузки для выбранных стержней будут сгенерированы в узлах.
