Опоры

Опция позволяет определять опоры конструкции. Опция доступна:

• в меню при выборе команды Геометрия > Опоры;
• при нажатии кнопки ;
• на видовом экране Опоры.

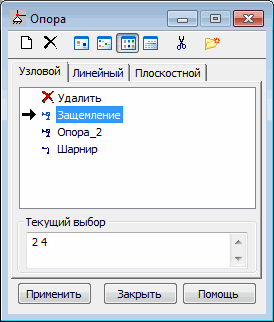

Диалоговое окно состоит из трех основных частей:

• В верхней части диалогового окна имеется несколько иконок;
• В средней части расположен список активных опор. Число доступных параметров зависит от типа конструкции.
• В нижней части диалогового окна располагается поле текущего выбора и стандартные кнопки.

В верхней части диалогового окна расположены иконки:

• - определяет новый тип опоры (Назначение новой опоры);
• - удаляет выбранный тип опоры из активного списка;
• , , и - отображают список активных опор в виде больших значков, маленьких значков, короткого списка или длинного списка;
• - удаляет из активного списка все типы опор, которые не будут использоваться в создаваемой конструкции;
• - открывает диалоговое окно Управление метками.

= - открывает диалоговое окно Управление метками.

• Если во второй колонке появляется символ "X", это означает, что этот тип опоры уже использован в конструкции;
• В третьем столбце отображаются следующие коды описания опоры:
  • X - фиксированная степень свободы в узле конструкции
  • F - снятая степень свободы в узле конструкции
  • E - степень свободы, для которой была определена упругая связь
  • N - степень свободы, для которой была определена нелинейная связь

Диалоговое окно Опоры имеет три закладки, в которых может быть назначен тип опоры для следующих типов объектов:

• узловой: узлы (точки)
• линейный: линии, очерчивающие края пластин, оболочек и объемных элементов;
  Прим.: С помощью этой опции невозможно можно задать опору на стержневом элементе.
• Плоскостной: поверхности- для пластин, оболочек и объемных элементов.

Прим.: Если в узле конструкции определены линейная и плоскостная опоры, Robot создает новые опоры с определенными для них характеристиками, составленными из суммы степеней свободы опор (также учитывается коэффициент упрогости) и назначает их этому узлу (т.е. на узел, который принадлежит нескольким опертым граням или плоскостям) Тогда возможны две ситуации: если ни один из типов опоры не выбран, щелчком по иконке откройте диалоговое окно для определения типа новой опоры; поля будут заполнены таким же образом, как при предыдущем назначении опоры (кроме поля Метка), или будут установлены параметры, заданные по умолчанию; Когда в узле определены узловая и линейная опоры, параметры узловой опоры заменяют парметры линейной опоры.

См. также: Алгоритмы назначения параметров опор

все поля редактирования, кроме поля МЕТКА, будут заполнены согласно выбранному типу опоры.

1. Определение типа опор

   Если активный список опор пуст, или новый тип опор должен быть добавлен в активный список, следует щелкнуть Определение опоры:

   • Если не выбрана ни одна опора, то после щелчка по кнопке откроется диалоговое окно для определения нового типа опоры. Поля должны быть заполнены так же, как и при предыдущем определении опоры (кроме поля МЕТКА), или будут поставлены параметры по умолчанию;
   • Если выбран тип опоры, щелчок по иконке открывает диалоговое окно для определения нового типа опопры. все поля редактирования, кроме поля МЕТКА, будут заполняться в соответствии выбранным типом сечения.

   Диалоговое окно для определения нового типа опоры также можно открыть двойным щелчком на элементе активного списка опор. Будет открыто диалоговое окно Определение опоры и все поля будут заполняться в соответствии с типом опоры, который был выбран пользователем. Если метка не была изменена, на экране появится соответствующее замечание. Эта опция позволяет легко модифицировать опору.

2. Назначение опор узлам конструкции

Чтобы удалить опору в конструкции:

1. щелкают на в активном списке опор;
2. выбирают объект в конструкции, откуда хотят удалить опору.

Невозможно изменить этот тип опоры; она назначается таким же образом, как и опоры для элементов конструкции.

Как только новая опора добавлена, ее символ появляется на графическом экране.
