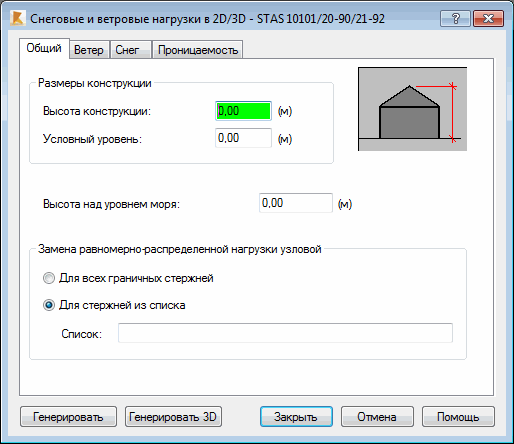

Открывают диалоговое окно с подробными опциями Снеговые/ветровые нагрузки и переходят на закладку Общий, тогда на экране появляется следующее диалоговое окно.
Данное диалоговое окно содержит основные опции, требуемые согласно выбранным в модуле Pабочие настройки национальным нормам. Как только пользователь выбрал опцию в верхнем правом углу диалогового окна, на экране отображается иконка, на которой схематически представлена выбранная опция.
Это диалоговое окно разделено на несколько полей с определёнными группами опций. В верхней части диалогового окна расположены опции поля Размеры конструкции:
- Высота конструкции – позволяет задавать высоту конструкции; на основании этого параметра определяется давление ветра;
- Уровень условного нуля высоты – позволяет определять уровень условного нуля высоты сооружения. Для тех элементов, которые расположены ниже условного уровня, Снеговые/Ветровые нагрузки сгенерированы не будут.
В средней части диалогового окна находится опция Высота над уровнем моря, позволяющая задавать высоту над уровнем моря, на которой расположена конструкция.
Поле Замена равномерно распределенной нагрузки на узловую состоит из следующих опций:
- для всех граничных стержней - если включена эта опция, то снеговые и ветровые нагрузки, сгенерированные для всех граничных стержней, будут заменены на узловые;
- для стержней из списка - если включена эта опция, то снеговые и ветровые нагрузки, сгенерированные для указанных стержней, будут заменены на узловые. Эти стержни должны быть указаны в поле Список. Список стержней может быть составлен вручную (вводят их номера) или графически. Снеговые и ветровые нагрузки для выбранных стержней будут сгенерированы в узлах.
