Упругое основание (стержни)

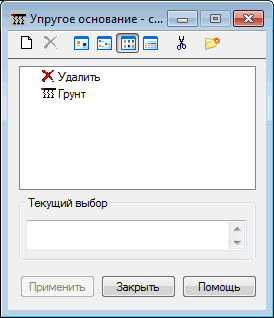

Диалоговое окно Упругое основание - стержни можно открыть двумя способами:

• при выборе команды меню Геометрия > Дополнительные атрибуты > Стержень на упругом основании;
• Щелкните значок .

Расчеты стержней с выбранным типом упругого основания выполняются на основании классического алгоритма упругого основания Винклера (возможно определение однонаправленного отрыва).

Прим.: Упругое основание можно задать только для конструкций определенного типа. Ниже представлены возможные направления упругих реакций и типы конструкций (степени свободы, возможные для выделенных типов конструкций).

ПЛОСКАЯ РАМА	KZ
ПРОСТРАНСТВЕННАЯ РАМА	KY, KZ, HX
РЕШЕТКА	KZ, HX
ПЛИТА	KZ, HX
ОБОЛОЧКА	KY, KZ, HX
ПЛОСКАЯ ФЕРМА	определение упругого основания невозможно
ПРОСТРАНСТВЕННАЯ ФЕРМА	определение упругого основания невозможно

В верхней части диалогового окна Упругое основание - стержни расположены следующие иконки:

• - позволяет добавить новый тип упругого основания (Новый тип упругого основания);
• - позволяет удалить выбранный тип упругого основания из активного списка;
• , , и - эти иконки позволяют представить активный список типов упругого основания в виде большой или малой иконки, короткого или полного списка;
• - позволяет удалить все типы упругого основания из активного списка, которые не используются в проектируемой конструкции;
• - позволяет открывать диалоговое окно Управление метками.

Процесс определения вида упругого основания для элементов конструкции состоит из двух частей.

1. Определение типа упругого основания

   Если в активном списке типов упругого основания нет желаемого или нужно добавить к списку новый тип, то следует щелкнуть на иконке Новое упругое основание. При этом возможны две ситуации:

   • если не выделяется ни один тип упругого основания, то щелкая на иконку Новое упругое основание, открывают диалоговое окно, которое используется для создания нового типа упругого основания; первая закладка активна и поля заполнены так, как во время последнего определения упругого основания (за исключением поля МЕТКА), или принимаются параметры по умолчанию;
   • если выделен какой-нибудь тип упругого грунта, то щёлкнув на иконку Новое упругое основание, открывают диалоговое окно, которое используется для создания нового типа; закладка, соответствующая этому типу упругого основания, активна. Все редактируемые поля, кроме поля МЕТКА, заполняются из базы.

   Двойным щелчком на элементе в активном списке типов упругих оснований можно открыть диалоговое окно для создания нового типа упругого основания. Таким образом открывается диалоговое окно Новый тип упругого основания со всеми редактируемыми полями, заполненными соответственно типу упругого основания, выбранного пользователем. После того как соответствующее изменение параметров типа упругого основания завершено, оно добавляется (обновленное) в активный список нажатием на кнопку ДОБАВИТЬ или клавишей Enter. Если метка не изменяется, то появляется такое же предупреждение, как при определении нового типа упругого основания.

2. Назначение типа упругого основания элементам конструкции выполняется так же, как и в случае других атрибутов конструкции (поперечных сечений стержней, типов опор и др.).

Для удаления назначенного для стержня конструкции типа упругого основания:

1. щелкают на в активном списке;
2. в конструкции выбирают объект, где хотят удалить упругое основание.

Этот тип основания не может быть изменён. Способ его задания идентичен процедуре присвоения типа упругого основания элементам конструкции.
