Ветровые нагрузки на осесимметричные конструкции - Параметры

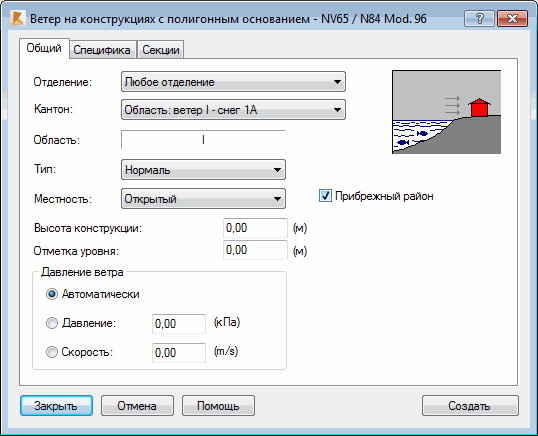

После нажатия на кнопку Параметры в диалоговом окне Снеговые/ветровые нагрузки, отображается следующее диалоговое окно:

Диалоговое окно состоит из 3 закладок:

• Общие сведения
• Дополнительно
• Сегменты.

Вкладка Общие

На закладке Общие могут быть определены следующие параметры:

• Французские нормы:
  • Департамент, в котором будет сооружена конструкция.
  • Кантон департамента. Если департамент и кантон выбраны, поле Регион покажет автоматически область ветра.
  • Тип ветровой нагрузки – позволяет определить динамическое давление, которое будет использоваться при расчете ветровой нагрузки на конструкцию.
  • Местность – список, содержащий три значения: слабо освещенная, нормальная и открытая. На базе этого параметра определяется значение коэффициента k5.
  • Прибрежный район – если эта опция включена, значение коэффициента qH/q10 будет постоянно.
  • Расчетный уровень – опция позволяет определить расстояние между самой нижней точкой выбранной части конструкции и землей. Значение этого параметра по умолчанию равно нулю. Это означает, что конструкция лежит прямо на грунте.
  • Давление ветра – опция позволяет задать величину давления ветра. Если включена опция Автоматически, то давление ветра определяется по выбранным департаменту, кантону и местности. Если выбрана опция Давление, то становится доступным поле редактирования, в которое пользователь может ввести значение давления ветра (на величину давления не влияет характер местности). Если выбрана опция Скорость, в поле редактирования пользователь может назначить скорость ветра (в м/сек). По величине скорости подсчитывается величина давленияна основании формулы: q = v2 / 16.3 .
• Американские нормы:
  • Тип местности: A, B, C и D
  • Категория здания - I, II, III или IV,
  • Включение/ выключение опции Область, подверженная ураганам. Перечисленные выше параметры являются основой для определения коэффициент надежности по ответственности (если включен параметр Автоматический). При выборе параметра Вручную коэффициент надежности по ответственности может быть произвольно назначен пользователем.
  • Эталонная скорость ветра – позволяет определить эталонное значение скорости ветра, которая зависит от географического положения проектируемой конструкции.
  • Высота конструкции – позволяет определить наивысшую точку конструкции по отношению к расчетному уровню. Если эта величина равна нулю, то в программе предполагается, что конструкция располагается непосредственно на грунте.
  • Расчетный уровень – опция позволяет определить расстояние между самой нижней точкой выбранной части конструкции и землей.

Вкладка Специфика

На закладке Специфика можно определить следующие параметры:

• Французские нормы:
  • Если выбрана опция Динамическое воздействия, учитывается динамическое воздействие ветра на конструкцию. Если выбрана опция Автоматический, то пользователь определяет тип конструкции (сталь, бетон, кирпич, предварительно напряженный ЖБ), величину периода и число Струхаля (0.2 по умолчанию). величина коэффициента BETA будет рассчитана для каждого сегмента. Если выбрана опция Вручную, то пользователь может ввести значение коэффициента BETA для каждого сегмента в поле редактирования BETA, расположенное на закладке Секции (значения параметров Тип рамы, Период и Число Струхаля при этом недоступны).
  • Коэффициент редукции давления ветра DELTA может быть определен по положению наивысшей точки конструкции, подверженной действию ветра. Если выбрана опция Автоматический, то значение коэффициента DELTA будет определено автоматически по заданному значению величины подъема над землей каждого сегмента. Если выбрана опция Вручную, то будет доступно поле редактирования DELTA, расположенное на закладке Секции, в этом поле пользователь может ввести значение коэффициента DELTA для каждой секции.
  • В поле Проницаемость пользователь может определить открытые стены конструкции. выбор вида стен влияет на величину коэффициента (-ов) Ci.
• Американские нормы:
  • Активизация опции Топографической фактор позволяет ввести в расчеты величину топографического фактора. (если эта опция выключена, то величина этого фактора полагается равной 1). Значение топографического фактора определяется на основе значений следующих параметров: вид возвышенности, Lh, x и H.
  • В поле Коэффициент динамичности может быть задано значение фактора G. Величина G коэффициента динамичности определяется на основе значений следующих параметров: собственной частоты здания n1 и коэффициента затухания b. Если включена опция Вручную, то поле редактирования G, расположенное на закладке Секции, доступно, в этом поле должны быть заданы значения фактора G для каждой секции.

    Поле Значения B и L используется для задания величин B и L:

    • Среднее – величины B и L вычисляются по формуле:

    • Максимум – значения B и L вычисляются в Robot для каждой секции и максимум значений B и L используются в расчетах фактора G.
    • Минимум - значения B и L вычисляются Robot для каждой секции и в вычислениях фактора G участвуют минимальные из этих значений.
    • Различные – в вычислениях фактора G участвуют реальные значения B и L для каждой секции. Значения B и L различны для всех секций, если сечение конструкции нерегулярно вдоль ее оси.

Вкладка Секции

Опции на закладке Секции позволяют разделить конструкцию на секции (сегменты). Для определения сегмента конструкции необходимо задать следующие параметры:

• Французские нормы:
  1. Задать номер секции.
  2. Назначить имя секции.
  3. Задать значение высоты наивысшей точки определяемой секции;
  4. Если необходимо, задать значения коэффициентов BETA и DELTA (это возможно лишь в случае, когда на закладке Специфические для определения этих коэффициентов была выбрана опция Вручную).
  5. Нажмите кнопку "Создать".

  Определенный сегмент появляется в таблице, расположенной в нижней части диалогового окна.

• Американские нормы:
  1. Указать номер секции.
  2. Назначить имя секции.
  3. Задать значение высоты наивысшей точки определяемой секции.
  4. Если необходимо, задать значение фактора G (это возможно только в том случае, если на закладке Специфические для определения этого фактора выбрана опция Вручную).
  5. Нажмите кнопку "Создать".

  Определенный сегмент появляется в таблице, расположенной в нижней части диалогового окна.

Дополнительно, на закладке Секции имеются три кнопки:

• Изменить – после изменения значений параметров в полях редактирования и нажатия на эту кнопку значения параметров будут обновлены.
• Удалить – выбранные сегменты удаляются.
• Удалить все - удаляются все определенные сегменты.
