В этом разделе вы узнаете, как добавлять и копировать балки для крыш зданий.
- Выполняйте панорамирование, чтобы отобразились балки, скопированные в Этаж 5. Выделите и удалите их.
- Измените Размещение на Геометрия.
- На панели инструментов "Проектирование несущих конструкций" нажмите кнопку
(Балка). - В диалоговом окне "Балка" задайте для параметра Тип сечения значение Стальная балка, а для параметра Сечение - IPE 270.

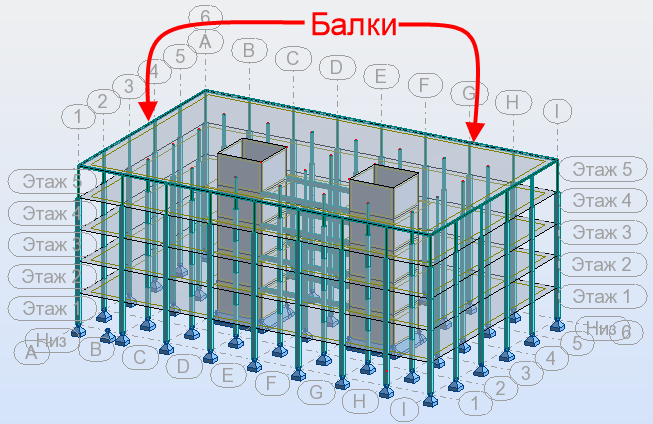

- Уменьшите изображение и постройте две балки, как показано ниже.
- Переключитесь на вид в плане.

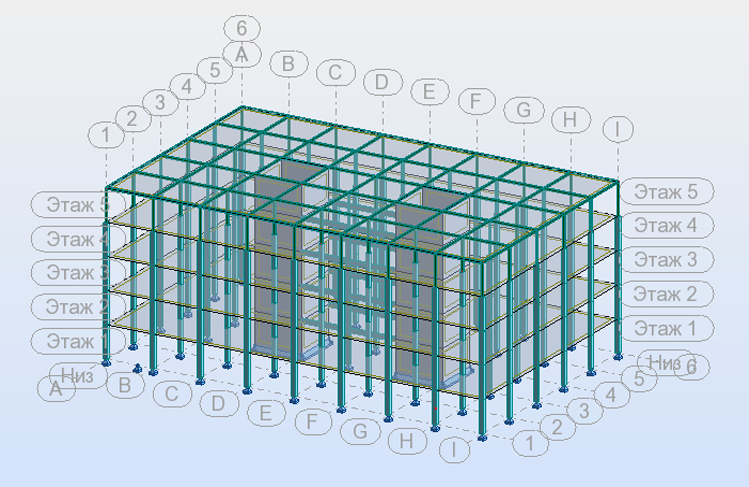

- Выберите длинную балку и скопируйте ее в другие сетки. Повторите операцию с короткой балкой. Готовое здание должно выглядеть так, как показано на рисунке ниже.
- Сохраните проект.
Щелкните здесь, чтобы перейти к спецификации.
