Изменение верхнего этажа

В этом разделе вы узнаете, как можно выбирать элементы с помощью "Инспектора объектов", а также как изменить материал верхних несущих колонн на сталь.

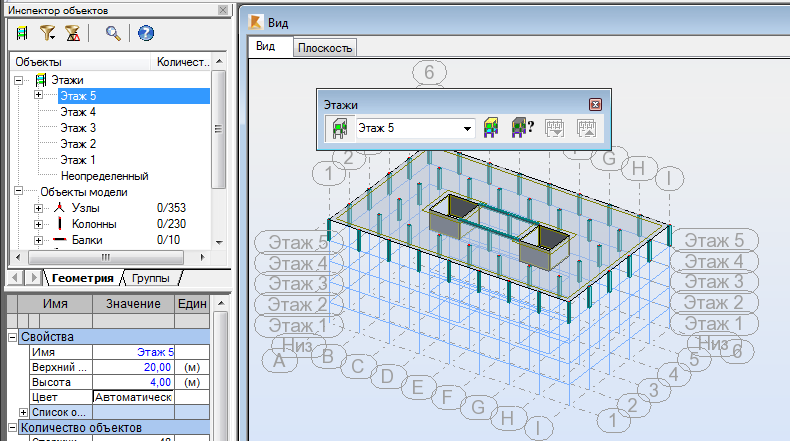

1. В диалоговом окне "Инспектор объектов" дважды щелкните "Этаж 5". На виде будут отображаться только элементы Этажа 5, как показано ниже.

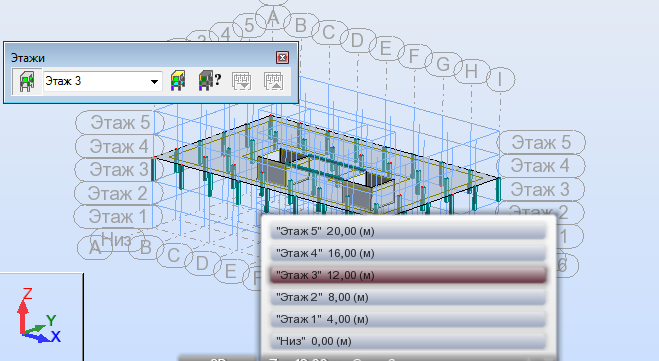

   Прим.: Можно выбрать нужный этаж, используя "Инспектор объектов", панель инструментов "Этажи" или раскрывающийся список в нижней части экрана, как показано на следующем рисунке. Перед выполнением дальнейших действий следует вернуться к Этажу 5.






2. Перейдите на вкладку План и убедитесь в том, что в данный момент отображается вид Этажа 5 в плане.

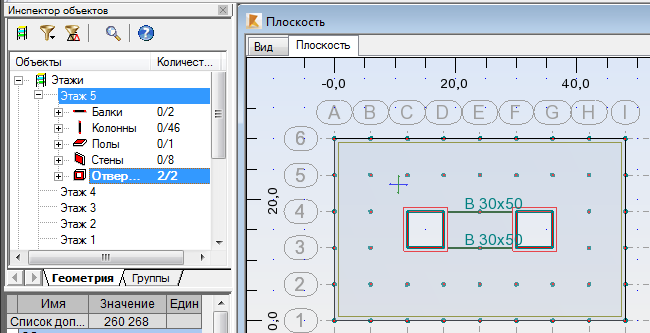

3. В диалоговом окне "Инспектор объектов" разверните "Этаж 5" и выберите Отверстия, как показано ниже.




4. Данные проемы больше не понадобятся. Чтобы удалить их, нажмите клавишу <Delete>.
5. Откройте вкладку Вид для отображения изменений.
6. В диалоговом окне "Инспектор объектов" щелкните правой кнопкой мыши и выберите Этажи. Снимите флажок Фильтровать этажи конструкции, чтобы отобразить все этажи.
7. Выбрать элементы можно также и на виде. На панели инструментов "Стандартные" нажмите кнопку (Просмотр), чтобы открыть панель "Вид", как показано на рисунке ниже.








   Прим.: Многие из этих параметров доступны только на 3D виде.
8. На панели инструментов "Вид" нажмите кнопку (3D проекции на ZX).
   Прим.:

   • Если нажать кнопку (3D проекции на ZX) вместо (проекции ZX), тогда все элементы на виде будут доступны для выбора, а не только самый близкий к плоскости.
   • Следует оставить панель инструментов видимой, если требуется регулярно переключаться не только между 3D-видами и плоскостями, но и другими видами.

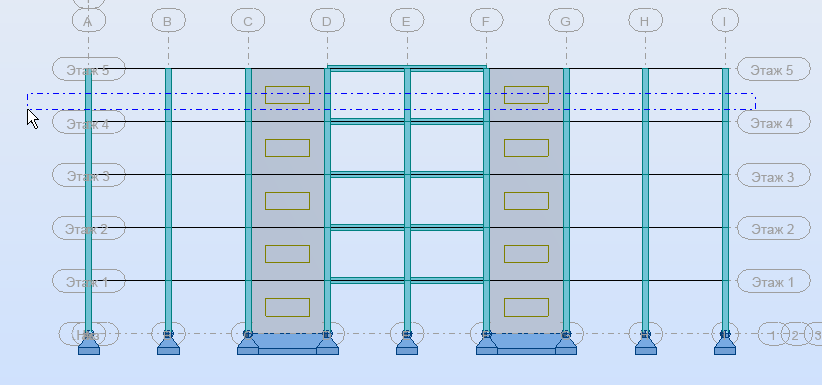

9. Выберите все колонны Этажа 5 с помощью секущей рамки, как показано ниже.




10. Нажмите кнопку (3D проекции XYZ) на панели инструментов "Вид" , чтобы вернуться к 3D-виду. Будут выбраны колонны и стены элемента "Этаж 5".
11. Для отмены выбора стен без потери колонн в окне "Инспектор объектов" разверните Этаж 5 для отображения типов используемых элементов, как показано ниже.




12. Удерживая нажатой клавишу <Ctrl>, нажмите Стены, чтобы отменить выбор стен.
13. В раскрывающемся меню "Компоновки" выберите Свойства.
    Прим.: С помощью компоновок можно настроить наиболее полезные инструменты и таблицы для выполнения определенных функций.
14. На панели инструментов "Определение конструкции" нажмите кнопку (Сечения стержня).

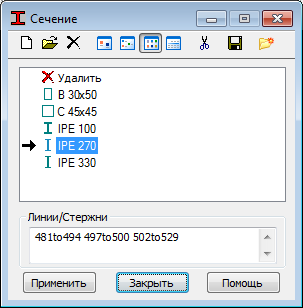

15. В диалоговом окне "Сечения" выберите IPE 270 , как показано ниже, и нажмите кнопку Применить.




    Прим.: Если сечение IPE 270 не отображается, нажмите (Новый раздел) в диалоговом окне "Сечения". В диалоговом окне "Новый раздел" на вкладке Стандартные, задайте значение Семейство на IPE, а Сечение - на IPE 270. При необходимости добавьте IPE 330. Закройте диалоговое окно.
16. Закройте диалоговое окно.

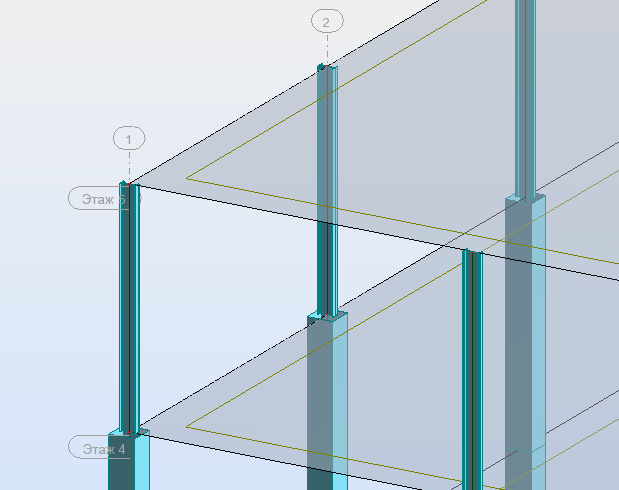

17. Чтобы посмотреть, каким образом были изменены столбцы, перейдите на 3D-вид и увеличьте изображение, как показано ниже.




18. Сохраните проект.
