Эта опция служит для определения параметров типа элементов для немецких норм DIN. Опция доступна:
- при нажатии на кнопку "Новый тип элемента" в диалоговом окне Тип элемента;
- нажимают на кнопку "Параметры" в диалоговом окне Диалоговое окно "Определения".

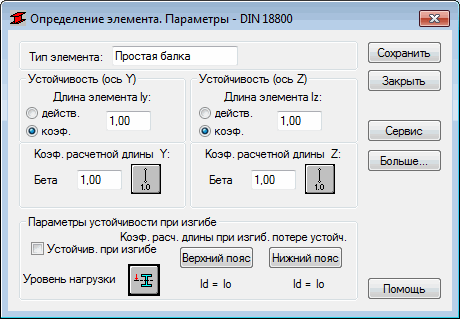

Диалоговое окно будет выглядеть так.
Для имени выбранного элемента отведено поле Тип элемента (в это поле можно ввести произвольное имя). В полях редактирования Устойчивость по осям Y и Z можно ввести приведенную длину элемента для соответствующих плоскостей. Определить длину можно двумя способами:
- Если выбрана опция действительный, введенная величина интерпретируется как приведенная длина элемента
- Если выбрана опция коэффициент, введенная величина интерпретируется как коэффициент, на который должно быть умножено значение фактической длины для того, чтобы получить соответствующую приведенную длину. Например, ввод значения 0.25 означает, что соответствующая приведенная длина равна 1/4 фактической длины.
Для одновременного определения нескольких элементов с различными фактическими длинами, но, например, с одинаковым шагом дополнительных опор, очень удобен второй метод. Если параметры набора должны быть сохранены как набор, ввод длины таким способом может оказаться эффективным. Ввод величины 1.0 гарантирует, что каждый определяемый элемент, имеющий длину Ly, будет получать в качестве приведенной длины свою фактическую длину.
Коэффициенты расчетной длины элемента в обоих направлениях (Бета y и Бета z) можно задать в диалоговом окне Коэффициент расчетной длины при продольном изгибе. Фактическая длина стержня (или сумма длин составляющих компонентов) автоматически вводится в соответствующие поля.
Коэффициент расчетной длины зависит от условий опирания концов стержня в плоскости потери устойчивости. Расчетная длина может также быть определена в диалоговом окне Схемы продольной устойчивости, которое можно открыть, выбирая иконку с соответствующим типом модели потери устойчивости. Здесь находятся типичные схемы. При выборе любой из схем значение коэффициента будет назначено или автоматически рассчитано.
Иконки в диалоговом окне разделены на две группы:
- Первая группа содержит иконки с изображением типичных (нормативных) схем закрепления элемента и соответствующие значения коэффициентов расчетной длины.
- Вторая группа содержит иконки опций, используемых для подсчета коэффициентов расчетной длины элементов многоэтажных рам.
Расчет на устойчивость осуществляется по умолчанию всегда в том случае, если в элементе появляется сжимающая сила, даже если эта сила незначительна по сравнению с другими внутренними усилиями. Программа не выполняет отдельного анализа, который определил бы, следует игнорировать эффекты потери устойчивости или нет. Если пользователь хочет устранить в вычислениях расчет на устойчивость, он должен выбрать последнюю иконку. Если иконка нажата, расчет потери устойчивости в процессе вычислений будет игнорироваться.
Опции, используемые при проверке типа потери устойчивости плоской формы изгиба, такие, как тип потери устойчивости, положение нагрузки и коэффициент приведенной длины при боковой потери устойчивости могут быть выбраны в поле Параметры устойчивости при изгибе. Выбор соответствующей иконки открывает диалоговое окно для определения подходящих параметров.
Чтобы описать условия потери устойчивости при плоском изгибе, необходимо указать уровень приложения нагрузки – высоту приложения нагрузки в системе осей сечения стержня. Если изгиб ожидается при нагружении стержня в плоскости XZ, то требуется ввести только одну координату. Ее относительное значение принадлежит интервалу <-1.0,1.0>. В случае нагрузки, приложенной в характеристической точке сечения - верхняя полка, нижняя полка и т. п., значение координаты будет введено автоматически при выборе соответствующей иконки.
Расчет поперечной потери устойчивости при плоском изгибе требует, чтобы пользователь назначил для стержня расстояние между сечениями, закрепленными от закручивания, так называемую приведенную длину при поперечной потере устойчивости. Необходимо различать приведенную длину потери устойчивости для верхней и нижней полки, поскольку полки можно прикрепить по-разному, что приведет к появлению различающихся случаев нагрузки сжимающими силами. Необходимо предусмотреть значение коэффициента, умножая на который базовую длину стержня можно получить приведенную длину при боковом выпучивании. Длина IZ принята как базовая длина. Значение коэффициента может быть введено непосредственно или путем выбора иконки, представляющей типичный случай, для которого коэффициент будет выбран автоматически.
Как только выбрана кнопка Больше…, на экране появляется дополнительное диалоговое окно. В котором пользователь может определить остальные параметры стержня, описанные в нормах, такие как тип нагрузки, параметры сечения и т.д.
Нажмите кнопку Сервис для отображения дополнительного диалогового окна, Здесь можно определить такие дополнительные параметры типа стержня, как предельные перемещения и начальный прогиб.
При нажатии на кнопку Сохранить добавляется тип стержня с определенными именем и параметрами к списку уже определенных типов стальных стержней.
