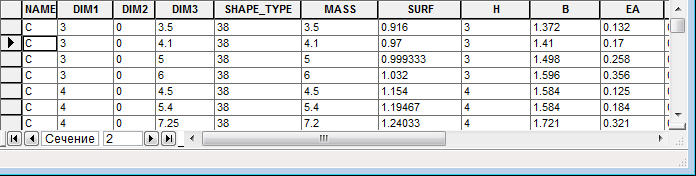

Все сечения, расположенные в выбранные базе данных сечений отображаются в нижней части окна просмотра. Следующие данные отображается для каждого сечения.
- Имя сечения.
- Основные размеры сечения (dim1, dim2, dim3). В зависимости от сечения, один или несколько из этих размеров является заполненным. Пустой размер обозначается 0.
- Форма сечения.
- Все доступные размеры и геометрические свойства сечения (размеры d_1, d_2... угол a_1, a_2 являются дополнительными геометрическими параметрами сечения).
- Обозначение разреза. Эта опция содержит полное описание геометрии сечения, если профиль не является стандартным.
Последние четыре колонки таблицы представляют следующую информацию.
Тонкостенное. Задание тонкостенного сечения.
Материал. Указывает, что материал был определен вместе с сечением.
Описание материала. Полное описание материалов в разрезе.
Точки. Описание характерных точек сечения.
