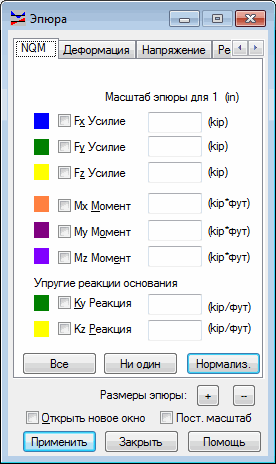

При переходе на закладку NQM диалоговое окно Эпюры для стержней выглядит так.
В этом окне можно выбрать величины, для которых будут построены эпюры:
- усилия: FX, FY и FZ;(если один из этих параметров выбран на экране отображаются эпюры усилий FX , FY или FZ)
- моменты: MX, MY и MZ (если один из этих параметров выбран на экране отображаются эпюры моментов MX, MY или MZ).
- реакции упругого основания: KY и KZ – результаты, представляющие собой реакцию упругого грунта (R = K u, где R - величина реакции, K - коэффициент постели упругого основания, u - перемещение) вдоль длины стержня в местной системе координат, если для стержня было определено упругое основание ; цвета эпюр KY и KZ соответствуют цветам эпюр FY и FZ.
Для каждого из вышеуказанных значений выбирается соответствующий цвет и масштаб.
Ниже расположены следующие кнопки:
- Все – выводятся эпюры всех величин;
- Ни один – вывод эпюр исключается;
- Нормализовать – эпюры выбранных величин выводятся в масштабе, отрегулированном в соответствии с максимальным и минимальным значениями указанной величины.
