Вкладка "Опора" позволяет определить параметры армирования опоры.
Доступ
Выберите раздел Проектирование железобетонных конструкций
Фактическое армирование и создайте новый ЖБ элемент или откройте существующий.
- Нажмите РасчетШаблон армирования.
- Нажмите
("Шаблон армирования").

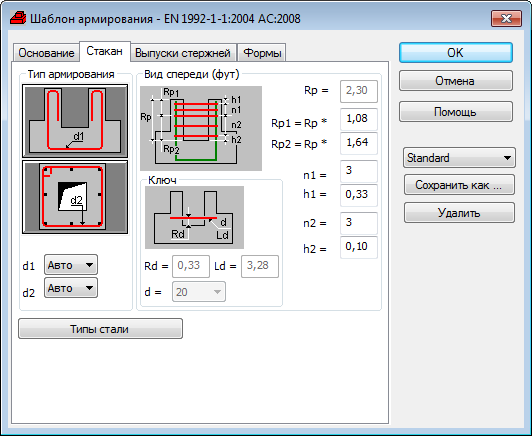

Элементы диалогового окна
- Тип арматуры
-
Выбрать вид вкладыша для горизонтального и вертикального армирования заглубления с диаметрами арматурных стержней.
Выберите базовую форму арматуры и диаметры горизонтальной и вертикальной врезок. Если определен вид основного армирования, пользователь может отметить (на закладке Виды) определенный вид вставки (как для вертикального армирования стакана, так и для горизонтального армирования заглубления), который будет использоваться при армировании. Если выбор диаметров d1 и d2 будет поручен программе, то программа автоматически выбирает диаметры в соответствии с выбранным шагом и с учетом действующей нагрузки.
- Вид
-
Определите интервал зоны горизонтального армирования по высоте опоры и интервал арматуры в каждой из зон.
Поле Rp (недоступное) информирует о глубине стакана, определенной при задании геометрии стакана.
- Ключ
-
Задать свойства ключа фиксирующего анкеры стальной колонны в случае со стаканом с одним или двумя шарнирами.
Опции в поле Ключ позволяют определить дополнительные параметры, если выполняется расчет основания с одним или двумя шарнирами. Ключ в виде стержня определяет элемент анкерного болта, фиксирующего основание стальной колонны.
- Типы стали
- Определяет тип стали для армирования опоры. Тип стали для продольной и поперечной арматуры опоры может быть одинаковым по отношению к:
- продольной арматуре;
- поперечной арматуре;
- дополнительной арматуре.
Прим.: В диалоговом окне "Опции расчета" можно указать тип стали для продольной, поперечной и дополнительной арматуры.
Параметр Сохранить как позволяет повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) в "Инспектор ж/б компонентов".
Параметр Удалить позволяет удалить выбранный набор параметров шаблона армирования.
