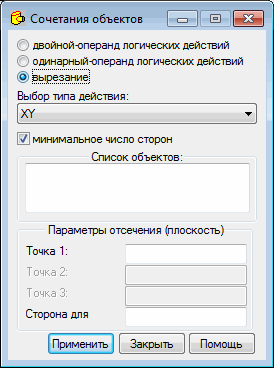

Когда в диалоговом окне Комбинации объектов выбирается опция Разрезание, это диалоговое окно принимает следующий вид:

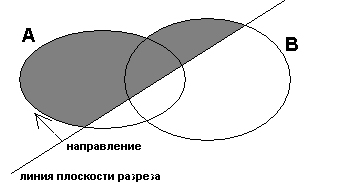

Эта опция позволяет определять часть поверхностей выбранных объектов, которые расположены на одной стороне определенной плоскости. Эта операция приводит к "вырезу" объекта из выбранных объектов, используя определенную плоскость; В окне Сторона для обрезки укажите направление, в котором выбранные объекты будут обрезаны.
Чтобы выполнить эту операцию, необходимо:
- определить номер комплексного объекта, который будет создан из выбранных объектов;
- выбрать операцию усечения;
- выбрать плоскость разреза; можно выбирать плоскости, параллельные к плоскостям глобальной системы координат, а также произвольные плоскости;
- определить список объектов, которые будут учтены в процессе создания комплексного объекта;
- определить плоскость разреза (если плоскости параллельны к осям глобальной системы координат, то следует определять координаты одной точки. Для произвольной плоскости требуется задать координаты трех точек для определения плоскости и указать направление проекции.
- нажать кнопку Применить.
Программа Robot создает комплексный объект на основе определенных параметров. После нажатия кнопки "«", диалоговое окно Комбинации Объектов увеличивается и определение вновь созданного комплексного объекта вводится в дополнительное поле. Определение включает:
- номер комплексного объекта;
- номера компонентных объектов, входящих в комплексный объект;
- номера компонентных объектов, входящих в комплексный объект.
Последовательные комплексные объекты представляются в форме дерева.
Чтобы восстановить первоначальный размер диалогового окна, нужно нажать на кнопку "»".
При создании комплексных объектов можно использовать дополнительные параметры. После нажатия кнопки Дополнительные установки, появляется диалоговое окно, позволяющее определять дополнительные параметры.
